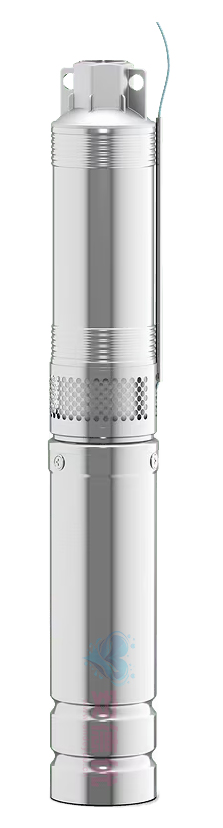

威乐Sub TWU 3 HS不锈钢变频潜水深井泵(3寸)

Sub TWU 3.02-02-HS-I、Sub TWU 3.02-04-HS-ECP-B、Sub TWU 3.02-04-HS-I、Sub TWU 3.02-05-HS-I、Sub TWU 3.02-06-HS-ECP-B、Sub TWU 3.02-06-HS-I、Sub TWU 3.02-09-HS-ECP-B、Sub TWU 3.03-02-HS-I、Sub TWU 3.03-03-HS-ECP-B、Sub TWU 3.03-03-HS-I、Sub TWU 3.03-04-HS-I、Sub TWU 3.03-05-HS-ECP-B、Sub TWU 3.03-08-HS-ECP-B、Sub TWU 3.05-01-HS-I、Sub TWU 3.05-03-HS-I、Sub TWU 3.05-04-HS-ECP-B、Sub TWU 3.05-04-HS-I、Sub TWU 3.05-07-HS-ECP-B

威乐Sub TWU 3 HS不锈钢变频潜水深井泵，专为3寸狭小井径设计，集成了先进的变频控制技术。该泵通过智能调节电机转速，可实现精准的恒压供水，显著节能降耗，并有效减少水泵启停冲击，延长设备寿命。其全不锈钢节段式结构确保了卓越的耐腐蚀性与持久稳定性，出水高效平稳。无论是家庭供水、农业灌溉还是别墅庭院用水，威乐TWU 3 HS变频泵都能提供更智能、更可靠、更经济的深层地下水解决方案。

电话咨询

在线留言

功能特点

规格参数

特点/产品优势

安装了具有集成控制功能的外部变频器 (TWU 3 HS-ECP)，压力恒定且可调
无需由安装方负责压力控制的附加传感器 (TWU 3 HS-ECP)，安装方便
安装了固定电机转速为 8400 rpm 的集成变频器 (TWU 3 HS-I)，输出量高
由于直径较窄且安装量减少，降低了井眼膨胀和安装成本
具有全面的监控和保护功能，绝对运行可靠

结构

采用夹套式结构的多级变频3"潜水泵，可立式或卧式安装

应用

用于泵送钻孔和水井中的雨水与工业用水进行喷洒、灌溉和供水。

设备/功能

TWU 3-...-HS-I

内置止回阀
内置变频器具有下列功能：
- 软启动
- 低电压、过电压和短路保护
- 电机和变频器的热过载保护
- 干转保护

TWU 3-...-HS-ECP-B

内置止回阀
外接变频器具有下列功能：
- 软启动
- 低电压、过电压和短路保护
- 电机和变频器的热过载保护
- 恒定压力调节
- 泄漏监测，可避免频繁的开关操作（定时）
- 通过自动复位实现干转保护
- 改变旋转方向
- 最大流量和额定压力设置
- 显示屏上的压力读数
- 通过LED指示灯和显示屏显示设置、运行状态和故障信息

恒压调控功能

变频器根据设定的额定压力调控水泵转速，以此让潜水泵始终提供恒定压力。

型号代码

示例：	Wilo-Sub TWU 3-0305-HS-E-CP-B
TWU	系列
3	水力部件直径，单位：英寸["]
03	额定体积流量 [m³/h]
05	水力部件级数
HS	高速规格
E	变频器规格 E = 外接变频器 I = 内置变频器
CP	恒压调控
B	带永磁电机的规格

技术数据

潜水泵：

电源电压：HS-E…：1~230 V，50/60 Hz（通过变频器连入交流电网）；HS-I…：1~230 V，50/60 Hz（直接连入交流电网）
浸水运行模式：S1
介质温度：3-35 °C
电机最小流量：0.08 m/s
最大含沙量：50 g/m³
最大启动次数：30 /h
最大潜水深度：150 m
防护等级：IP 58
压力接口：Rp 1/Rp 1¼

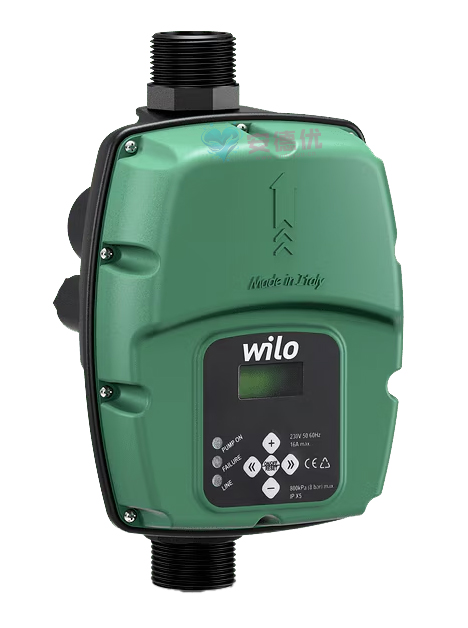

适用于“HS-E…”规格的变频器：

电源连接：1~230 V，50/60 Hz
输出端：3~230 V/最高140 Hz/最大2.2 kW
介质温度：3-50 °C
最高压力：8 bar
防护等级：IPX5
接口：G 1¼

材料

水力部件外壳：1.4301
叶轮：聚碳酸酯
水力部件轴：1.4104
电机外壳：1.4301
电机轴：1.4305

类型

潜水泵可立式或卧式安装。

水力部件

采用分段结构的多级潜水泵，带径向叶轮和内置止回阀。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。

电机（...HS-E...-B）

与随附变频器连接使用的耐腐蚀永磁电机。配备自润滑轴承的充油电机，最高转速可达8400 rpm。

变频器直接安装在泵送介质外部的排放管（防溢流）中。通过泵送的介质进行冷却。

电机（...HS-I）

配有内置变频器的耐腐蚀异步电机，可直接连入电网。配备自润滑轴承的可重新绕组充油电机，最高转速可达8400 rpm。

冷却

电机通过流体冷却。水泵务必浸水运行。
可采用立式安装，带与不带冷却套管均可。
在采取卧式安装时，必须配合使用冷却套管。

出厂状态

水力部件 + 电机即装即用
变频器（...HS-ECP）
1.75 m接线电缆
安装及操作说明

附件

冷却套管
隔膜气压罐
闸阀
浮子开关
压力开关
电极
开关设备
警报器
浇注树脂套件
接线电缆

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	额定转速(rpm)	电机直径(mm)	口径
Sub TWU 3.02-02-HS-I	220V	2.4	20	0.6	8400	76	Rp 1
Sub TWU 3.02-04-HS-ECP-B	220V	3	41	0.6	8400	76	Rp 1
Sub TWU 3.02-04-HS-I	220V	2.4	40	0.9	8400	76	Rp 1
Sub TWU 3.02-05-HS-I	220V	2.4	50	0.9	8400	76	Rp 1
Sub TWU 3.02-06-HS-ECP-B	220V	3	53	0.9	8400	76	Rp 1
Sub TWU 3.02-06-HS-I	220V	2.4	60	1.5	8400	76	Rp 1
Sub TWU 3.02-09-HS-ECP-B	220V	2.9	79	1.5	8400	76	Rp 1
Sub TWU 3.03-02-HS-I	220V	3.95	27	0.6	8400	76	Rp 1
Sub TWU 3.03-03-HS-ECP-B	220V	3.7	35	0.6	8400	76	Rp 1
Sub TWU 3.03-03-HS-I	220V	4.1	41	0.9	8400	76	Rp 1
Sub TWU 3.03-04-HS-I	220V	4.1	56	1.5	8400	76	Rp 1
Sub TWU 3.03-05-HS-ECP-B	220V	3.8	52	0.9	8400	76	Rp 1
Sub TWU 3.03-08-HS-ECP-B	220V	3.8	77	1.5	8400	76	Rp 1
Sub TWU 3.05-01-HS-I	220V	4.1	17.5	0.6	8400	76	Rp 1
Sub TWU 3.05-03-HS-I	220V	4.6	44	0.9	8400	76	Rp 1
Sub TWU 3.05-04-HS-ECP-B	220V	5.3	38	0.9	8400	76	Rp 1 1/4
Sub TWU 3.05-04-HS-I	220V	4.3	59	1.5	8400	76	Rp 1
Sub TWU 3.05-07-HS-ECP-B	220V	5.1	59	1.5	8400	76	Rp 1 1/4
