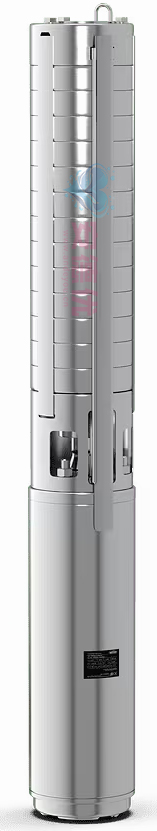

威乐Sub TWI 4节段式不锈钢潜水深井泵(4寸)

Sub TWI 4.01-09-DM-D、Sub TWI 4.01-09-EM-D、Sub TWI 4.01-14-DM-D、Sub TWI 4.01-14-EM-D、Sub TWI 4.01-18-DM-D、Sub TWI 4.01-18-EM-D、Sub TWI 4.01-21-DM-D、Sub TWI 4.01-21-EM-D、Sub TWI 4.01-28-DM-D、Sub TWI 4.01-28-EM-D、Sub TWI 4.01-36-DM-D、Sub TWI 4.01-36-EM-D、Sub TWI 4.01-42-DM-D、Sub TWI 4.01-42-EM-D、Sub TWI 4.02-09-DM-D、Sub TWI 4.02-09-EM-D、Sub TWI 4.02-13-DM-D、Sub TWI 4.02-13-EM-D、Sub TWI 4.02-18-DM-D、Sub TWI 4.02-18-EM-D、Sub TWI 4.02-23-DM-D、Sub TWI 4.02-23-EM-D

威乐Sub TWI系列是一款高性能的4节段式不锈钢潜水深井泵，专为严苛的深井环境设计。其核心采用全不锈钢304材质打造，具备极强的耐腐蚀性与卓越的结构强度，确保在深井应用中寿命更长久、运行更稳定。该泵拥有4英寸标准口径，扬程高、流量大，动力强劲，尤其适合高标准要求的农业灌溉、工厂供水、矿山排水及社区生活用水等场景。选择威乐Sub TWI，即是选择一份持久可靠的高效提水解决方案，为您的供水系统提供源源不断的核心动力。
电话咨询
在线留言
  • 功能特点
  • 规格参数
  • 相关下载
  • 视频介绍

    • 特点/产品优势

    • 防腐蚀不锈钢实现较长的使用寿命，可以选择 V4A 品质
    • 获得 ACS 饮用水认证
    • 具有适用于 4、6、8 和 10 英寸工作区的多种型号，灵活性高
    • 超大性能范围，1 到 250 m³/h

    环保属性

    • 采用坚固的不锈钢水泵材料，易于维护和维修，使用寿命长
    • 高能效水力部件

    结构

    可立式或卧式安装的多级 4" 牵制皮带型潜水泵

    应用

    泵送井水和蓄水池中含沙量低于50 g/m³的饮用水（通过了ACS和RI.SE认证）、雨水和工业用水，用于以下用途：

    • 灌溉系统
    • 喷洒
    • 供水
    • 升压
    • 地下水排水和降低地下水水位

    设备/功能

    • 内置止回阀
    • NEMA压力接口
    • 单相交流电机，配备的电容器盒内置有电机热保护器

    型号代码

    示例：

    Wilo-Sub TWI 4.01-09-C

    TWI

    系列

    4

    水力部件直径，单位：英寸["]

    01

    额定体积流量 [m3/h]

    09

    水力部件级数

    C

    产品系列

    技术数据

    • 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
    • 浸水运行模式：S1
    • 介质温度：3 – 30 °C
    • 电机最小流量：0.1 m/s
    • 最大含沙量：50 g/m3
    • 最大启动次数：20/h
    • 最大潜水深度：150 m
    • 防护等级：IP68
    • 压力接口：Rp 1¼ - Rp 2

    材料

    • 水力部件外壳：1.4301 (AISI 304)
    • 叶轮：1.4301 (AISI 304)
    • 水力部件轴：1.4057（AISI 431）
    • 电机外壳：1.4301 (AISI 304)
    • 电机轴：1.4305（AISI 303）

    类型

    潜水泵可立式或卧式安装。

    水力部件

    采用抱箍式设计的多级潜水泵，配有径向或半轴叶轮、内置止回阀和一个标准4" NEMA接口。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。

    电机

    直接启动用单相或三相交流电机。配有树脂浸渍漆包绝缘绕组、水乙二醇充填液和自润滑电机轴承的密封电机。

    冷却

    • 电机通过流体冷却。水泵务必浸水运行。
    • 可采用立式安装，带与不带冷却套管均可。
    • 在采取卧式安装时，必须配合使用冷却套管。

    出厂状态

    • 水力部件 + 电机即装即用
    • 获得饮用水标准认证的1.5 m或2.5 m接线电缆
    • 交流电型号，含内置电容器和通/断开关的配电箱
    • 安装及操作说明

    选项

    • 水力部件由不锈钢 1.4401 制成
    • 电机由不锈钢 1.4401 制成
    • 60 Hz 型号

    附件

    • 冷却套管
    • 隔膜气压罐
    • 闸阀
    • 浮子开关
    • 压力开关
    • 电极
    • 开关设备
    • 警报器
    • 浇注树脂套件
    • 接线电缆
    型号 电压
    (V)    		 额定流量
    (m³/h)    		 额定扬程
    (m)    		 功率
    (kW)    		 电机直径(mm) 口径
    Sub TWI 4.01-09-DM-D 380V 0.9 37.17 0.37 95 Rp 1 1/4
    Sub TWI 4.01-09-EM-D 220V 0.9 37.17 0.37 98 Rp 1 1/4
    Sub TWI 4.01-14-DM-D 380V 0.7 61.67 0.55 98 Rp 1 1/4
    Sub TWI 4.01-14-EM-D 220V 0.7 61.67 0.55 98 Rp 1 1/4
    Sub TWI 4.01-18-DM-D 380V 0.9 72.56 0.55 95 Rp 1 1/4
    Sub TWI 4.01-18-EM-D 220V 0.9 72.56 0.55 98 Rp 1 1/4
    Sub TWI 4.01-21-DM-D 380V 0.9 80.8 0.75 95 Rp 1 1/4
    Sub TWI 4.01-21-EM-D 220V 0.9 80.8 0.75 98 Rp 1 1/4
    Sub TWI 4.01-28-DM-D 380V 0.9 110.6 1.1 95 Rp 1 1/4
    Sub TWI 4.01-28-EM-D 220V 0.9 110.6 1.1 98 Rp 1 1/4
    Sub TWI 4.01-36-DM-D 380V 1 143.6 1.1 95 Rp 1 1/4
    Sub TWI 4.01-36-EM-D 220V 1 143.6 1.1 98 Rp 1 1/4
    Sub TWI 4.01-42-DM-D 380V 0.9 179.7 1.5 95 Rp 1 1/4
    Sub TWI 4.01-42-EM-D 220V 0.9 179.7 1.5 98 Rp 1 1/4
    Sub TWI 4.02-09-DM-D 380V 1.5 42.17 0.55 95 Rp 1 1/4
    Sub TWI 4.02-09-EM-D 220V 1.5 42.17 0.55 98 Rp 1 1/4
    Sub TWI 4.02-13-DM-D 380V 1.9 51.69 0.75 95 Rp 1 1/4
    Sub TWI 4.02-13-EM-D 220V 1.9 51.69 0.75 98 Rp 1 1/4
    Sub TWI 4.02-18-DM-D 380V 1.7 73.88 1.1 95 Rp 1 1/4
    Sub TWI 4.02-18-EM-D 220V 1.7 73.88 1.1 98 Rp 1 1/4
    Sub TWI 4.02-23-DM-D 380V 1.9 94.79 1.1 95 Rp 1 1/4
    Sub TWI 4.02-23-EM-D 220V 1.9 94.79 1.1 98 Rp 1 1/4
    Sub TWI 4.02-28-DM-D 380V 1.9 116.2 1.5 95 Rp 1 1/4
    Sub TWI 4.02-28-EM-D 220V 1.9 116.2 1.5 98 Rp 1 1/4
    Sub TWI 4.02-33-DM-D 380V 2 134.2 1.5 95 Rp 1 1/4
    Sub TWI 4.02-33-EM-D 220V 2 134.1 1.5 98 Rp 1 1/4
    Sub TWI 4.02-40-DM-D 380V 1.9 160.3 2.2 95 Rp 1 1/4
    Sub TWI 4.02-40-EM-D 220V 1.9 160.3 2.2 98 Rp 1 1/4
    Sub TWI 4.02-48-DM-D 380V 1.8 199.4 2.2 95 Rp 1 1/4
    Sub TWI 4.02-48-EM-D 220V 1.8 199.4 2.2 98 Rp 1 1/4
    Sub TWI 4.03-06-DM-D 380V 2.4 29.5 0.55 95 Rp 1 1/4
    Sub TWI 4.03-06-EM-D 220V 2.4 29.5 0.55 98 Rp 1 1/4
    Sub TWI 4.03-09-DM-D 380V 2.8 40.32 0.75 95 Rp 1 1/4
    Sub TWI 4.03-09-EM-D 220V 2.8 40.32 0.75 98 Rp 1 1/4
    Sub TWI 4.03-12-DM-D 380V 3 52.3 1.1 95 Rp 1 1/4
    Sub TWI 4.03-12-EM-D 220V 3 52.3 1.1 98 Rp 1 1/4
    Sub TWI 4.03-15-DM-D 380V 3 69.65 1.1 95 Rp 1 1/4
    Sub TWI 4.03-15-EM-D 220V 3 69.65 1.1 98 Rp 1 1/4
    Sub TWI 4.03-18-DM-D 380V 3 81.02 1.5 95 Rp 1 1/4
    Sub TWI 4.03-18-EM-D 220V 3 81.02 1.5 98 Rp 1 1/4
    Sub TWI 4.03-22-DM-D 380V 3 98.34 1.5 95 Rp 1 1/4
    Sub TWI 4.03-22-EM-D 220V 3 98.34 1.5 98 Rp 1 1/4
    Sub TWI 4.03-25-DM-D 380V 3 109.6 2.2 95 Rp 1 1/4
    Sub TWI 4.03-25-EM-D 220V 3 109.6 2.2 98 Rp 1 1/4
    Sub TWI 4.03-29-DM-D 380V 3.2 122.5 2.2 95 Rp 1 1/4
    Sub TWI 4.03-29-EM-D 220V 3.2 122.5 2.2 98 Rp 1 1/4
    Sub TWI 4.03-33-DM-D 380V 3 145.4 2.2 98 Rp 1 1/4
    Sub TWI 4.03-33-EM-D 220V 3 145 2.2 98 Rp 1 1/4
    Sub TWI 4.03-39-DM-D 380V 3 175 3 98 Rp 1 1/4
    Sub TWI 4.03-45-DM-D 380V 2.9 198 3 98 Rp 1 1/4
    Sub TWI 4.03-52-DM-C 380V 3.1 225 3.7 98 Rp 1 1/4
    Sub TWI 4.05-04-DM-D 380V 4 18 0.55 98 Rp 1 1/2
    Sub TWI 4.05-04-EM-D 220V 4 18 0.55 98 Rp 1 1/2
    Sub TWI 4.05-06-DM-D 380V 4.2 26 0.55 98 Rp 1 1/2
    Sub TWI 4.05-06-EM-D 220V 4.2 26 0.55 98 Rp 1 1/2
    Sub TWI 4.05-08-DM-D 380V 4.7 33 0.75 98 Rp 1 1/2
    Sub TWI 4.05-08-EM-D 220V 4.7 33 0.75 98 Rp 1 1/2
    Sub TWI 4.05-12-DM-D 380V 4.9 50 1.5 95 Rp 1 1/2
    Sub TWI 4.05-12-EM-D 220V 4.9 50 1.5 98 Rp 1 1/2
    Sub TWI 4.05-17-DM-D 380V 5 68 2.2 98 Rp 1 1/2
    Sub TWI 4.05-17-EM-D 220V 5 68 2.2 98 Rp 1 1/2
    Sub TWI 4.05-21-DM-D 380V 5.4 78 2.2 98 Rp 1 1/2
    Sub TWI 4.05-21-EM-D 220V 5.5 77 2.2 98 Rp 1 1/2
    Sub TWI 4.05-25-DM-D 380V 5.4 91 2.2 98 Rp 1 1/2
    Sub TWI 4.05-25-EM-D 220V 5.4 91 2.2 98 Rp 1 1/2
    Sub TWI 4.05-33-DM-D 380V 5.3 125 3 98 Rp 1 1/2
    Sub TWI 4.05-38-DM-C 380V 5.7 138 3.7 98 Rp 1 1/2
    Sub TWI 4.05-44-DM-C 380V 5.6 160 4 98 Rp 1 1/2
    Sub TWI 4.09-05-DM-D 380V 7.9 20 1.1 98 Rp 2
    Sub TWI 4.09-05-EM-D 220V 7.9 20 1.1 98 Rp 2
    Sub TWI 4.09-07-DM-D 380V 8.3 29 1.1 98 Rp 2
    Sub TWI 4.09-07-EM-D 220V 8.3 29 1.1 98 Rp 2
    Sub TWI 4.09-10-DM-D 380V 8.3 39 1.5 98 Rp 2
    Sub TWI 4.09-10-EM-D 220V 8.3 39 1.5 98 Rp 2
    Sub TWI 4.09-12-DM-D 380V 8.4 46 2.2 98 Rp 2
    Sub TWI 4.09-12-EM-D 220V 8.5 46 2.2 98 Rp 2
    Sub TWI 4.09-15-DM-D 380V 8.5 57 2.2 98 Rp 2
    Sub TWI 4.09-15-EM-D 220V 8.5 57 2.2 98 Rp 2
    Sub TWI 4.09-18-DM-D 380V 8.7 70 3 98 Rp 2
    Sub TWI 4.09-21-DM-C 380V 8.6 82 3.7 98 Rp 2
    Sub TWI 4.09-25-DM-C 380V 8.5 96 3.7 98 Rp 2
    Sub TWI 4.09-30-DM-C 380V 9 120 5.5 98 Rp 2
    Sub TWI 4.09-37-DM-C 380V 8.6 142 5.5 98 Rp 2
    Sub TWI 4.14-04-DM-D 380V 13.8 16.8 1.1 98 Rp 2
    Sub TWI 4.14-04-EM-D 220V 13.8 16.8 1.1 98 Rp 2
    Sub TWI 4.14-06-DM-D 380V 13.8 25.28 1.5 95 Rp 2
    Sub TWI 4.14-06-EM-D 220V 13.8 25.28 1.5 98 Rp 2
    Sub TWI 4.14-08-DM-D 380V 13.8 33.71 2.2 95 Rp 2
    Sub TWI 4.14-08-EM-D 220V 13.8 33.71 2.2 98 Rp 2
    Sub TWI 4.14-11-DM-D 380V 13.8 46.34 3 95 Rp 2
    Sub TWI 4.14-13-DM-D 380V 13.8 54.7 3 95 Rp 2
    Sub TWI 4.14-15-DM-C 380V 13.8 63.2 4 98 Rp 2
    Sub TWI 4.14-17-DM-C 380V 13.8 71.67 4 98 Rp 2
    Sub TWI 4.14-20-DM-C 380V 13.8 87.43 5.5 98 Rp 2
    Sub TWI 4.14-23-DM-C 380V 13.8 99.29 5.5 98 Rp 2
    Sub TWI 4.14-27-DM-C 380V 13.8 118.2 7.5 98 Rp 2
    Sub TWI 4.14-31-DM-C 380V 13.8 134.1 7.5 98 Rp 2
