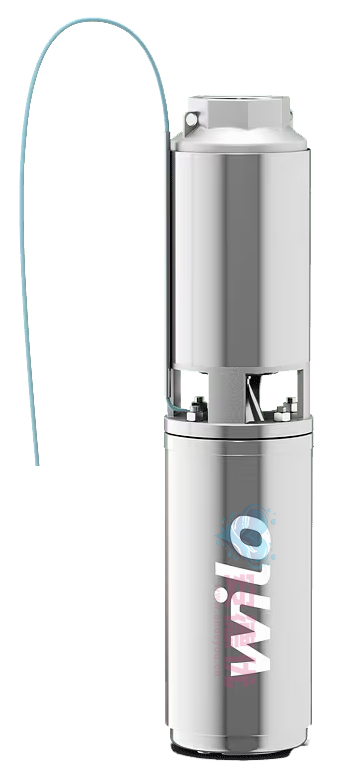

威乐Sub TWU 4-GT地热应用不锈钢潜水深井泵(4寸)

Sub TWU 4.02-03-DM-D-GT、Sub TWU 4.02-03-DM-D-QC-GT、Sub TWU 4.02-04-DM-D-GT、Sub TWU 4.02-04-DM-D-QC-GT、Sub TWU 4.04-04-DM-D-GT、Sub TWU 4.04-04-DM-D-QC-GT、Sub TWU 4.04-05-DM-D-GT、Sub TWU 4.04-05-DM-D-QC-GT

威乐Sub TWU 4-GT是一款专为地热应用设计的4寸不锈钢潜水深井泵。它采用全不锈钢材质与特种机械密封，具备卓越的耐高温、耐腐蚀特性，完美适应高温地热流体的严苛工况。该泵高效稳定，是地源热泵系统能量提取、地热供暖井回灌、地热能开发利用等项目的理想选择。威乐原装正品，以其持久的可靠性与专业适应性，为您的绿色能源项目提供强劲且不间断的地下水源动力。

电话咨询

在线留言

功能特点

规格参数

特点/产品优势

在地热应用中有针对性地使用经过优化的水力部件和高效电机，可以降低运行成本
系统有效系数高，因而全年性能系数 (JAZ) 高
采用浮动式叶轮和集成式止回阀，可以保证较高的运行可靠性
通过快换接头轻松安装，可以便捷延伸电机电缆

结构

采用夹套式结构的多级4"潜水泵，可立式或卧式安装，适用于地热应用

应用

用于泵送钻孔或水井中的热水进行地热供水。

设备/功能

内置止回阀
NEMA压力接口

型号代码

示例：	Wilo-Sub TWU 4.02-03-DM-D-QC-GT
TWU	系列
4	水力部件直径，单位：英寸["]
02	额定体积流量 [m³/h]
03	水力部件级数
D	产品系列
QC	采用Quick Connect快速连接电缆的规格
GT	适用于地热应用

技术数据

电源连接：3~400 V，50 Hz
浸水运行模式：S1
介质温度：3 - 30 °C
电机最小流量：0.08 m/s
最大含沙量：50 g/m³
最大启动次数：20/h
最大潜水深度：200 m
防护等级：IP68
压力接口：Rp 1¼

材料

水力部件外壳：1.4301
叶轮：改性聚苯醚
水力部件轴：1.4104
电机外壳：1.4301
电机轴：1.4305

类型

潜水泵可立式或卧式安装。

水力部件

采用分段结构的多级潜水泵，带径向或半轴叶轮和内置止回阀。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。

电机

直接启动用三相交流电机。配有树脂浸渍漆包绝缘绕组、水乙二醇充填液和自润滑电机轴承的密封电机。

冷却

电机通过流体冷却。水泵务必浸水运行。
可采用立式安装，带与不带冷却套管均可。
在采取卧式安装时，必须配合使用冷却套管。

出厂状态

水力部件 + 电机即装即用
TWU 4 ... QC-GT：1.5 m Quick Connect接线电缆
TWU 4 ... -GT：15 m接线电缆
安装及操作说明

附件

冷却套管
隔膜气压罐
闸阀
浮子开关
压力开关
电极
开关设备
警报器
浇注树脂套件
接线电缆

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机直径(mm)	口径
Sub TWU 4.02-03-DM-D-GT	380V	2	16.13	0.25	95	Rp 1 1/4
Sub TWU 4.02-03-DM-D-QC-GT	380V	2	16.13	0.25	95	Rp 1 1/4
Sub TWU 4.02-04-DM-D-GT	380V	2	21.5	0.25	95	Rp 1 1/4
Sub TWU 4.02-04-DM-D-QC-GT	380V	2	21.5	0.25	95	Rp 1 1/4
Sub TWU 4.04-04-DM-D-GT	380V	3.4	18.16	0.25	95	Rp 1 1/4
Sub TWU 4.04-04-DM-D-QC-GT	380V	3.4	18.16	0.25	95	Rp 1 1/4
Sub TWU 4.04-05-DM-D-GT	380V	3.4	22.71	0.37	95	Rp 1 1/4
Sub TWU 4.04-05-DM-D-QC-GT	380V	3.4	22.71	0.37	95	Rp 1 1/4
