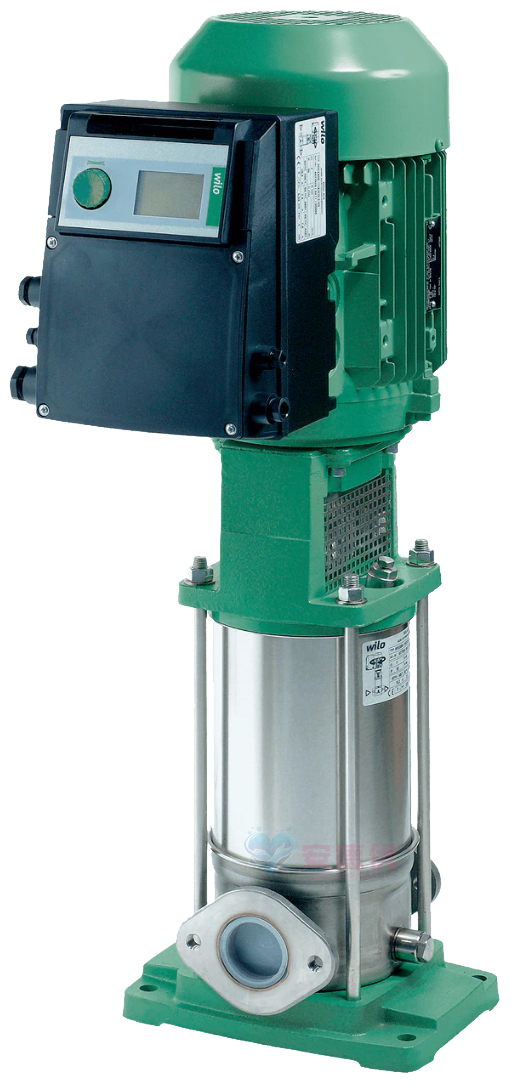

威乐Multivert MVIE变频款不锈钢立式多级离心泵(IE4)

MVI2.0-VE7002-3/16/E/3、MVI2.0-VE7002-3/25/E/3、MVI2.0-VE7003/1-3/16/E/3、MVI2.0-VE7003/1-3/25/E/3、MVI2.0-VE7004-3/16/E/3、MVI2.0-VE7004-3/25/E/3、MVI2.0-VE7004/2-3/16/E/3、MVI2.0-VE7004/2-3/25/E/3、MVI2.0-VE9501-3/16/E/3、MVI2.0-VE9501-3/25/E/3、MVI2.0-VE9502-3/16/E/3、MVI2.0-VE9502-3/25/E/3、MVI2.0-VE9502/1-3/16/E/3、MVI2.0-VE9502/1-3/25/E/3、MVI2.0-VE9503/2-3/16/E/3、MVI2.0-VE9503/2-3/25/E/3、MVIE7002-3/16/E/380-50(B-Mj1)、MVIE7002-3/25/E/380-50(B-Mj1)

威乐Multivert MVIE变频款不锈钢立式多级离心泵，搭载先进变频控制技术与IE4超高能效电机，实现精准流量调节与最高达30%的能耗节约。采用全不锈钢流道设计，既满足生活热水、HVAC系统的卫生要求，又适用于工业制程中需要动态调节的复杂工况。通过智能变频技术持续优化运行效率，在酒店、医院及智能制造等领域提供兼具节能效益与稳定性能的流体解决方案，成就可持续发展与成本控制的完美平衡。

电话咨询

在线留言

功能特点

规格参数

特点/产品优势

易于试运行
集成变频器具有较大的控制范围
全面的电机保护

结构

配有集成变频器的不带自吸多级泵

应用

供水和升压
工业循环设备
过程工程
冷却水循环系统
清洗和喷洒设备

设备/功能

串联结构形式的不锈钢水泵
MVIE 70../95...PN 16/25，带圆法兰
IEC 标准电动机，带集成变频器
三相型号，采用绿色按钮技术和用于显示状态的 LCD 显示屏
集成热电机保护

型号代码

示例：	MVIE 7003/1-3/16/E/3-2
MVIE	立式高压多级离心泵
70	流量，m3/h
03	叶轮数
1	已切削叶轮数
3	材料 1 = 1.4301 (AISI 304)；[仅限 MVIE 8..及更小型号] 2 = 1.4404 (AISI 316L) 3= 水泵壳体为 EN-GJL-250（电泳涂层），水力部件为 1.4301 (AISI 304)；[仅限 MVIE 70..和 95..]
16	法兰类型 16 = 法兰 PN 16（圆形） 25 = 法兰 PN 25（圆形） P = 卡箍联结器 [仅限 MVIE 8..及更小型号]
E	密封垫类型 E = EPDM V = FKM（氟橡胶）
3	1 = 1~（交流电） 3 = 3~（三相交流电）
2	极数

技术数据

电源连接 3 ~ 400 V (±10 %)，50 Hz (Y) 或 400 V (±10 %)，60 Hz (Y)
流体温度 -15 °C 至 +120 °C（EPDM 型）
最大工作压力 16/25 bar
最大入口压力 10 bar
防护等级 IP55
干扰释放符合 EN 61000-6-3 标准
抗干扰性符合 EN 61000-6-2 标准

材料

叶轮由不锈钢 1.4408 (AISI316) 制成
级室由 1.4301 (AISI 304) 不锈钢制成
水泵壳体由带电泳涂层的灰口铸铁 EN-GJL 250 制成
轴，1.4057 (AISI431) 不锈钢
密封垫 EPDM
壳体外罩由 1.4301 (AISI 304) 不锈钢制成
壳体底部由 1.4301 (AISI 304) 不锈钢制成
机械密封由 B 碳/碳化钨、SiC/碳制成
压力罩由 1.4301 (AISI 304) 不锈钢制成
轴承由碳化钨制成

出厂状态

MVIE 高压多级离心泵
安装及操作说明

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	额定转速(rpm)	口径
MVI2.0-VE7002-3/16/E/3	380V	70	40	11		3000	DN100×DN100
MVI2.0-VE7002-3/25/E/3	380V	70	40	11		3000	DN100×DN100
MVI2.0-VE7003/1-3/16/E/3	380V	70	55	15		3000	DN100×DN100
MVI2.0-VE7003/1-3/25/E/3	380V	70	55	15		3000	DN100×DN100
MVI2.0-VE7004-3/16/E/3	380V	70	82	22		3000	DN100×DN100
MVI2.0-VE7004-3/25/E/3	380V	70	82	22		3000	DN100×DN100
MVI2.0-VE7004/2-3/16/E/3	380V	70	70	18.5		3000	DN100×DN100
MVI2.0-VE7004/2-3/25/E/3	380V	70	70	18.5		3000	DN100×DN100
MVI2.0-VE9501-3/16/E/3	380V	95	25	11		3000	DN100×DN100
MVI2.0-VE9501-3/25/E/3	380V	95	25	11		3000	DN100×DN100
MVI2.0-VE9502-3/16/E/3	380V	95	51	18.5		3000	DN100×DN100
MVI2.0-VE9502-3/25/E/3	380V	95	51	18.5		3000	DN100×DN100
MVI2.0-VE9502/1-3/16/E/3	380V	95	46	15		3000	DN100×DN100
MVI2.0-VE9502/1-3/25/E/3	380V	95	46	15		3000	DN100×DN100
MVI2.0-VE9503/2-3/16/E/3	380V	95	66	22		3000	DN100×DN100
MVI2.0-VE9503/2-3/25/E/3	380V	95	66	22		3000	DN100×DN100
MVIE7002-3/16/E/380-50(B-Mj1)	380V	70	40	11	IE4	2900	DN100×DN100
MVIE7002-3/25/E/380-50(B-Mj1)	380V	70	40	11	IE4	2900	DN100×DN100
MVIE7003/1-3/16/E/380-50(B-Mj1)	380V	70	55	15	IE4	2900	DN100×DN100
MVIE7003/1-3/25/E/380-50(B-Mj1)	380V	70	55	15	IE4	2900	DN100×DN100
MVIE7004-3/16/E/380-50(B-Mj1)	380V	70	82	22	IE4	2900	DN100×DN100
MVIE7004-3/25/E/380-50(B-Mj1)	380V	70	82	22	IE4	2900	DN100×DN100
MVIE7004/2-3/16/E/380-50(B-Mj1)	380V	70	70	18.5	IE4	2900	DN100×DN100
MVIE7004/2-3/25/E/380-50(B-Mj1)	380V	70	70	18.5	IE4	2900	DN100×DN100
MVIE9501-3/16/E/380-50(B-Mj1)	380V	95	22	11	IE4	2900	DN100×DN100
MVIE9501-3/25/E/380-50(B-Mj1)	380V	95	22	11	IE4	2900	DN100×DN100
MVIE9502-3/16/E/380-50(B-Mj1)	380V	95	46	18.5	IE4	2900	DN100×DN100
MVIE9502-3/25/E/380-50(B-Mj1)	380V	95	46	18.5	IE4	2900	DN100×DN100
MVIE9502/1-3/16/E/380-50(B-Mj1)	380V	95	39	15	IE4	2900	DN100×DN100
MVIE9502/1-3/25/E/380-50(B-Mj1)	380V	95	39	15	IE4	2900	DN100×DN100
MVIE9503/2-3/16/E/380-50(B-Mj1)	380V	95	56	22	IE4	2900	DN100×DN100
MVIE9503/2-3/25/E/380-50(B-Mj1)	380V	95	56	22	IE4	2900	DN100×DN100
