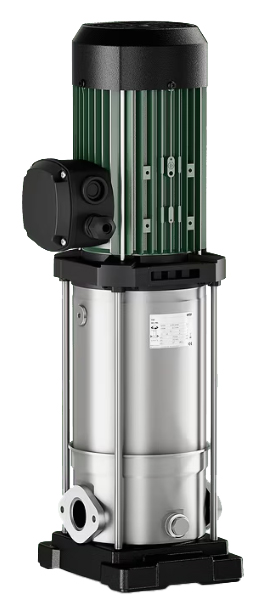

威乐Medana CV1-L水处理立式多级离心泵

Medana CV1-L.202-1/E/A/10O、Medana CV1-L.203-1/E/A/10O、Medana CV1-L.204-1/E/A/10O、Medana CV1-L.205-1/E/A/10O、Medana CV1-L.206-1/E/A/10O、Medana CV1-L.206-1/E/E/10O、Medana CV1-L.207-1/E/A/10O、Medana CV1-L.207-1/E/E/10O、Medana CV1-L.208-1/E/A/16O、Medana CV1-L.208-1/E/E/16O、Medana CV1-L.209-1/E/A/16O、Medana CV1-L.209-1/E/E/16O、Medana CV1-L.210-1/E/A/16O、Medana CV1-L.210-1/E/E/16O、Medana CV1-L.211-1/E/A/16O、Medana CV1-L.211-1/E/E/16O、Medana CV1-L.212-1/E/A/16O、

威乐原装进口Medana CV1-L系列，是一款专为水处理行业设计的立式多级离心泵。其核心适用于反渗透系统增压、过滤装置循环、纯水输送及工业清洗等关键工艺环节。该泵组采用高效水力模型与不锈钢材质，具有结构紧凑、低噪音、长效耐用及节能环保的显著特点，是确保您水处理系统稳定、高效运行的理想动力解决方案，为工业和商业领域提供可靠供水保障。

电话咨询

在线留言

功能特点

规格参数

高效的系统集成，适用于饮用水应用。

不带自吸的多级水泵 Wilo-Medana CV1-L 能够满足基本的客户需求，而且水力部件功率极高。采用紧凑而坚固的设计，搭载防腐蚀组件，可用于饮用水应用。可在高达 50°C 的环境温度下使用，并且可以集成到系统中，应用领域广泛。

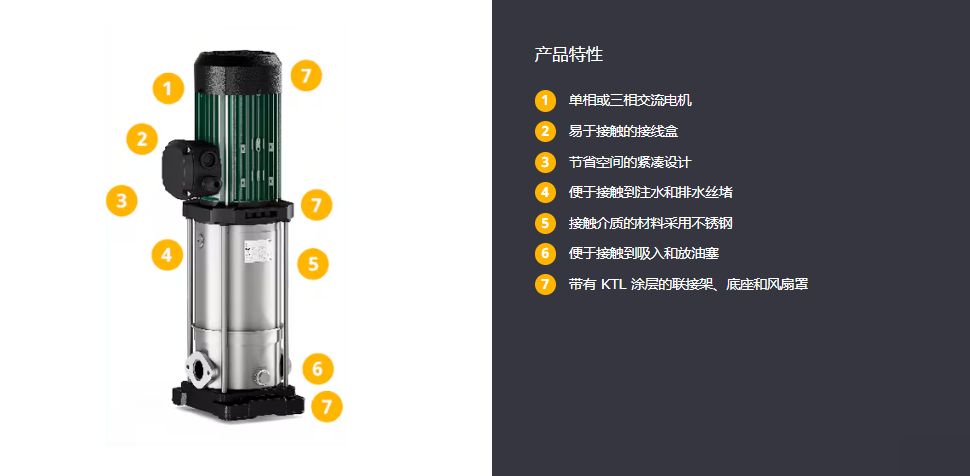

特点/产品优势

采用不锈钢结构，适用于饮用水应用和特殊应用
水泵设计紧凑而坚固
可用于高达 50 °C 的环境温度，应用领域广泛，尤其适用于系统集成

结构

不带自吸的高压多级离心泵采用立式结构形式，带串联接口

应用

供水和升压
工业循环系统
生产用水
闭合式冷却回路
消防设备
清洗系统
灌溉系统
雨水收集

设备/功能

串联结构形式的水泵带连续的电机/泵轴
水力部件和水泵壳体由 1.4301 (AISI 304) 制成
椭圆法兰连接
单相或三相交流电机
交流电机装备有带集成式电机过热保护的冷凝器（包括自动重启功能）

型号代码

示例：	Wilo-Medana CV1-L.602-1/E/A/10O
Medana	产品名称 – 地面水泵
CV	Commercial vertical（商业应用，立式）
1	系列等级（1 =入门级，3 =标准级，5 =高级）
L	长轴（带连续电机泵轴）
6	单头泵的标称体积流量[m³/h]
2	单头泵级数
1	1 = AISI 304
	2 = AISI 316L
E	E = EPDM，V = FKM密封件
A	A =频率50 Hz/单相/230 V
	B =频率60 Hz/单相/220 V
	C =频率60 Hz/单相/230 V
	D =频率50 Hz/三相/400 V
	E =频率50 Hz/三相/230 – 400 V
	F =频率60 Hz/三相/220 – 380 V
	G =频率60 Hz/三相/265 – 460 V
	I =频率60 Hz/三相/460 V
10	额定压力 (bar)
O	O =椭圆法兰连接
	F = DIN圆法兰连接
	P = Vicaulic连接

技术数据

电源连接1~230 V (± 10%)，50 Hz，内置电机热保护
电源连接最高4 kW，3~230 V (± 10%)，50 Hz (Δ)，400 V (± 10%)，50 Hz (Y)
电源连接最高4 kW，3~265 V (± 10%)，60 Hz (Δ)，460 V (± 10%)，60 Hz (Y)
电源连接最高4 kW，3~220 V (± 10%)，60 Hz (Δ)，380 V (± 10%)，60 Hz (Y)
电源连接5.5 kW, 3~400 V (± 10%)，50 Hz (Δ)，690 V (± 10%)，50 Hz (Y)
电源连接5.5 kW，3~460 V (± 10%)，60 Hz (Y)
电源连接5.5 kW, 3~380 V (± 10%)，60 Hz (Δ)，660 V (± 10%)，60 Hz (Y)
3~水泵可选择订购配有温度传感器（PTC）的电机。与外接变频器结合使用时可能需要该选件。
防护等级 IP55
介质温度-20 °C至+120 °C
环境温度：-15 °C至+50 °C（可根据要求扩展温度范围）
最大工作压力10 bar或16 bar，视规格而定
最大进水口压力6 bar或10 bar，视规格而定
管接头的公称直径G1"、G1¼"、G1½"或G2"，取决于规格
DIN圆法兰或Victaulic连接可根据要求提供
水泵获得饮用水许可，接触介质的零件由不锈钢制成（EPDM 型）

材料

1.4301 (AISI 304) 不锈钢叶轮
1.4301 (AISI 304) 不锈钢级间室
1.4301 (AISI 304) 不锈钢轴
1.4301 (AISI 304) 不锈钢水泵壳体
根据要求提供由 1.4404 (AISI316L) 不锈钢制成的水泵叶轮、级间室、轴和水泵壳体。1.4404 (AISI316L) 水泵壳体仅适用于 DIN 圆法兰
EN-GJL-250 水泵底座（电泳涂装）
EPDM 密封垫（可选 FKM）
B 碳/碳化硅机械密封
轴承，碳化钨/氧化铝

类型

不带自吸的立式高压多级离心泵采用串联结构形式。

出厂状态

立式多级水泵 Wilo-Medana CV1-L
不锈钢椭圆形配对法兰 Rp 1 至 Rp 2"，带有相应的螺钉、螺母和密封垫
安装及操作说明

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	额定转速(rpm)	口径
Medana CV1-L.202-1/E/A/10O	220V	2.3	15	0.37	IE2	2900	G1×G1
Medana CV1-L.203-1/E/A/10O	220V	2.4	21.8	0.37	IE2	2900	G1×G1
Medana CV1-L.204-1/E/A/10O	220V	2.2	29.5	0.55	IE2	2900	G1×G1
Medana CV1-L.205-1/E/A/10O	220V	2.2	30	0.55	IE2	2900	G1×G1
Medana CV1-L.206-1/E/A/10O	220V	22.5	43.5	0.75	IE2	2900	G1×G1
Medana CV1-L.206-1/E/E/10O	380V	2.25	44	0.75	IE3	2900	G1×G1
Medana CV1-L.207-1/E/A/10O	220V	2.25	50	0.75	IE2	2900	G1×G1
Medana CV1-L.207-1/E/E/10O	380V	2.25	51	0.75	IE3	2900	G1×G1
Medana CV1-L.208-1/E/A/16O	220V	2.3	59	1.1	IE2	2900	G1×G1
Medana CV1-L.208-1/E/E/16O	380V	2.25	59	1.1	IE3	2900	G1×G1
Medana CV1-L.209-1/E/A/16O	220V	2.25	66	1.1	IE2	2900	G1×G1
Medana CV1-L.209-1/E/E/16O	380V	2.25	65	1.1	IE3	2900	G1×G1
Medana CV1-L.210-1/E/A/16O	220V	2.25	72	1.1	IE2	2900	G1×G1
Medana CV1-L.210-1/E/E/16O	380V	2.25	72	1.1	IE3	2900	G1×G1
Medana CV1-L.211-1/E/A/16O	220V	2.25	82	1.5	IE2	2900	G1×G1
Medana CV1-L.211-1/E/E/16O	380V	2.3	82	1.1	IE3	2900	G1×G1
Medana CV1-L.212-1/E/A/16O	220V	2.3	90	1.5	IE2	2900	G1×G1
Medana CV1-L.212-1/E/E/16O	380V	2.3	89	1.5	IE3	2900	G1×G1
Medana CV1-L.213-1/E/E/16O	380V	2.25	95	1.5	IE3	2900	G1×G1
Medana CV1-L.214-1/E/E/16O	380V	23	104	1.85	IE3	2900	G1×G1
Medana CV1-L.215-1/E/E/16O	380V	4.55	110	1.85	IE3	2900	G1×G1
Medana CV1-L.216-1/E/E/16O	380V	2.25	117	1.85	IE3	2900	G1×G1
Medana CV1-L.402-1/E/A/10O	220V	3.9	14.7	0.37	IE2	2900	G1×G1
Medana CV1-L.403-1/E/A/10O	220V	4	22	0.55	IE2	2900	G1×G1
Medana CV1-L.404-1/E/A/10O	220V	4	28	0.55	IE2	2900	G1×G1
Medana CV1-L.405-1/E/A/10O	220V	4	35	0.75	IE2	2900	G1×G1
Medana CV1-L.405-1/E/E/10O	380V	4	35	0.75	IE3	2900	G1×G1
Medana CV1-L.406-1/E/A/10O	220V	4	40	1.1	IE2	2900	G1×G1
Medana CV1-L.406-1/E/E/10O	380V	4	41	0.75	IE3	2900	G1×G1
Medana CV1-L.407-1/E/A/10O	220V	4.1	48	1.1	IE2	2900	G1×G1
Medana CV1-L.407-1/E/E/10O	380V	4.1	48	1.1	IE3	2900	G1×G1
Medana CV1-L.408-1/E/A/16O	220V	4	55	1.1	IE2	2900	G1×G1
Medana CV1-L.408-1/E/E/16O	380V	4	54	1.1	IE3	2900	G1×G1
Medana CV1-L.409-1/E/E/16O	380V	4	60	1.1	IE3	2900	G1×G1
Medana CV1-L.410-1/E/E/16O	380V	4.1	70	1.5	IE3	2900	G1×G1
Medana CV1-L.411-1/E/E/16O	380V	8.1	76	1.5	IE3	2900	G1×G1
Medana CV1-L.412-1/E/E/16O	380V	4.1	84	1.85	IE3	2900	G1×G1
Medana CV1-L.413-1/E/E/16O	380V	4.1	90	1.85	IE3	2900	G1×G1
Medana CV1-L.414-1/E/E/16O	380V	4	97	1.85	IE3	2900	G1×G1
Medana CV1-L.415-1/E/E/16O	380V	4.1	106	2.5	IE3	2900	G1×G1
Medana CV1-L.416-1/E/E/16O	380V	4.1	113	2.5	IE3	2900	G1×G1
Medana CV1-L.602-1/E/A/10O	220V	6.7	17.6	0.55	IE2	2900	G1 1/4×G1 1/4
Medana CV1-L.603-1/E/A/10O	220V	6.8	27	1.1	IE2	2900	G1 1/4×G1 1/4
Medana CV1-L.603-1/E/E/10O	380V	6.8	27	1.1	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.604-1/E/A/10O	220V	6.7	35	1.1	IE2	2900	G1 1/4×G1 1/4
Medana CV1-L.604-1/E/E/10O	380V	6.7	35	1.1	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.605-1/E/A/10O	220V	6.8	45	1.5	IE2	2900	G1 1/4×G1 1/4
Medana CV1-L.605-1/E/E/10O	380V	6.8	45	1.5	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.606-1/E/E/16O	380V	6.8	53	1.85	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.607-1/E/E/16O	380V	6.9	63	2.5	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.608-1/E/E/16O	380V	6.75	72	2.5	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.609-1/E/E/16O	380V	6.8	82.5	3	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.610-1/E/E/16O	380V	6.8	91	3	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.611-1/E/E/16O	380V	6.8	103	4.2	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.612-1/E/E/16O	380V	13.6	112	4.2	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.613-1/E/E/16O	380V	7.3	120	4.2	IE3	2900	G1 1/4×G1 1/4
Medana CV1-L.1002-1/E/E/10O	380V	9.4	21	1.1	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1003-1/E/E/10O	380V	9.6	31.5	1.5	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1004-1/E/E/10O	380V	9.8	42	1.85	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1005-1/E/E/10O	380V	9.4	52	2.5	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1006-1/E/E/16O	380V	9.4	62	3	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1007-1/E/E/16O	380V	9.3	72	3	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1008-1/E/E/16O	380V	9.4	84	4.2	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1009-1/E/E/16O	380V	19	95	4.2	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1010-1/E/E/16O	380V	19	107	5.5	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1011-1/E/E/16O	380V	9.5	118	5.5	IE3	2900	G1 1/2×G1 1/2
Medana CV1-L.1606-1/E/E/16O	380V	13.8	64	4.2	IE3	2900	G2×G2
Medana CV1-L.1607-1/E/E/16O	380V	13.8	74	4.2	IE3	2900	G2×G2
Medana CV1-L.1608-1/E/E/16O	380V	27	88	5.5	IE3	2900	G2×G2
