威乐Helix VE变频款不锈钢立式多级离心泵(IE5)

Helix VE 1016-1/25/E/KS/3、Helix VE 1016-2/25/V/KS/3、Helix VE 1609-1/25/E/KS/3、Helix VE 1609-2/25/V/KS/3、Helix VE 1612-1/25/E/KS/3、Helix VE 1612-2/25/V/KS/3、Helix VE 2205-1/16/E/KS/3、Helix VE 2205-1/25/E/KS/3、Helix VE 2205-2/16/V/KS/3、Helix VE 2205-2/25/V/KS/3、Helix VE 2205-4/16/E/KS/3、Helix VE 2207-1/25/E/KS/3、Helix VE 2207-2/25/V/KS/3、Helix VE 2208-1/25/E/KS/3、Helix VE 2208-2/25/V/KS/3

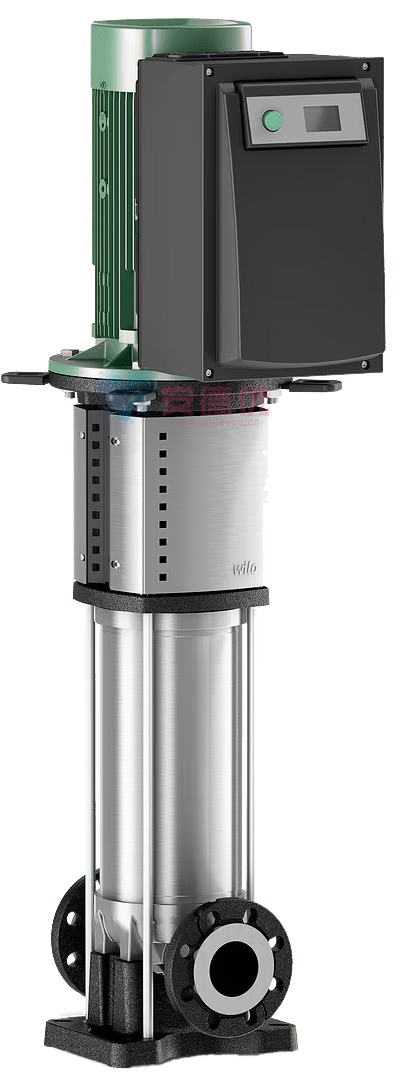

威乐Helix VE变频款不锈钢立式多级离心泵(IE5)，是一款集超高能效与智能控制于一体的工业级水泵解决方案。它采用优质不锈钢材质与永磁电机技术，轻松达到IE5能效等级，节能表现卓越。支持智能变频调速，轻松实现恒压供水，广泛适用于商业中央空调循环、热水系统、工业流体输送及HVAC系统等多种场景。选择威乐原装水泵，意味着获得持久稳定、静音可靠的运行体验与更低的终身使用成本。

电话咨询

在线留言

功能特点

规格参数

节能且可根据需求定制的高压多级离心泵适用于大型建筑及更多应用领域。

Wilo-Helix VE是一款转速可变的立式高压多级离心泵，适合于大型建筑及更多应用领域中的冷水应用。该水泵由一个带IE5 EC电机的驱动、集成的风冷变频器和五种不同的调控模式构成。因而在开放式和封闭式系统中均能达到高能源效率。

成熟的不锈钢水力部件以及干转运行检测等集成保护功能令水泵具有高可靠性。方便通过模拟和数字接口以及IF模块接入楼宇自动化系统。

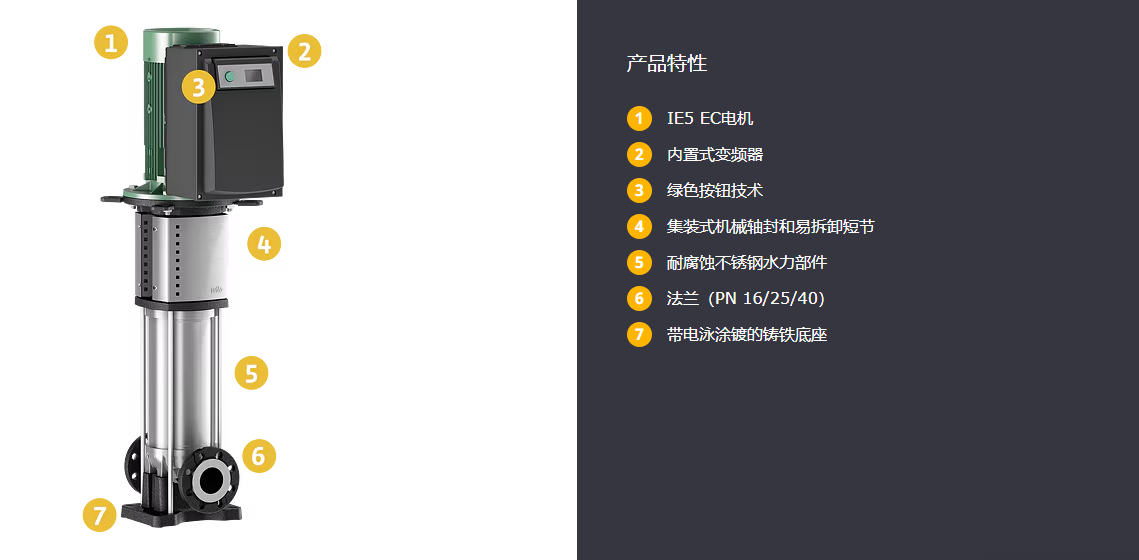

特点/产品优势

采用IE5 EC电机和五种集成调控模式（dp-v、dp-c、p-c、n-const、PID），实现高能源效率
通过干转运行检测等各种功能实现高运行可靠性
适用于最高50 °C的环境温度
搭载绿色按钮技术，操作简便
得益于成熟的不锈钢水泵水力部件，产品具有高坚固性
通过模拟和数字接口以及IF模块集成至楼宇自动化系统

结构

不带自吸的高效高压多级离心泵采用立式结构，带串联接口。配有符合IEC 60034-30-2标准且能效等级达IE5的数控EC电机

应用

供水和升压
工业循环设备
生产用水
闭合式冷却回路
消防设备
洗涤设备
灌溉

设备/功能

叶轮、导向叶片装置和分级壳体由防腐蚀材料制成

型号代码

示例：	Helix VE 2202/2-1/16/E/KS
Helix VE	采用串联结构形式的立式高压多级离心泵（数控）
22	体积流量，单位：m³/h
02	叶轮数量
2	切削过的叶轮的数量（选项）
1	水泵材质
	1 = 水泵壳体1.4301 (AISI 304)，水力部件1.4307 (AISI 304L)
	2 = 水泵壳体1.4409 (AISI 316L)，水力部件1.4404 (AISI 316L)
	3 = 水泵壳体EN-GJL 250（带KTL涂层），水力部件1.4307（AISI 304L）
16	最大工作压力，单位：bar
	16 = 16 bar + PN 16法兰（≤ 16 m³/h：椭圆法兰）
	25 = 25 bar + PN 25法兰
	30 = 30 bar + PN 40法兰
E	密封类型 E = EPDMV = FKM
K	集装式机械轴封

技术数据

电气连接：
- 3~ 380 V ... 480 V, ±10%, 50/60 Hz TN, TT, IT
介质温度范围：
- 采用EPDM：-30 … 120 °C（集装式且低于16 bar时可达130 °C）
- 采用FKM：-15 … 90 °C
最大工作压力：16/25 bar
防护等级：IP55
最高环境温度：+50 °C（根据要求扩展温度范围）
可用规格：
- Helix VE 2 – 16：PN 16带椭圆法兰，PN 25带兼容的圆法兰，符合ISO 2531和ISO 7005标准（可根据要求提供卡箍联结器）
- Helix VE 22 – 105：PN 16 和 PN 25 圆法兰，符合 ISO 2531 和 ISO 7005 标准

材料

Helix VE 2、4、6、10、16：

水泵1的材料组合

叶轮、蜗壳和导向叶片装置由1.4307不锈钢（AISI 304L）制成
水泵壳体由不锈钢 1.4301 (AISI 304) 制成
底座和联接架由EN-GJL 250制成（带KTL涂层）
轴采用不锈钢 1.4301(AISI 304) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
外套筒由不锈钢 1.4301(AISI 304) 制成

水泵2的材料组合

叶轮、蜗壳和导向轮由不锈钢 1.4404 (AISI 316L) 制成
水泵壳体由不锈钢 1.4404 (AISI 316) 制成
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
FKM 制成的 O 形圈（根据要求提供 EPDM 密封垫）
外套筒采用不锈钢 1.4404 (AISI 316L) 制成

Helix VE 22, 36, 52, 80, 105：

水泵1的材料组合

蜗壳、叶轮、导向叶片装置由不锈钢 1.4307(AISI 304L) 制成
水泵壳体由1.4308（AISI 304）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
轴采用不锈钢 1.4057(AISI 431) 制成
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
外套筒由不锈钢 1.4301(AISI 304) 制成

水泵2的材料组合

蜗壳、叶轮、导向叶片装置由不锈钢 1.4404(AISI 316L) 制成
水泵壳体：所有接触介质的部件均由1.4409（AISI 316L）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
底座由带KTL涂层的铸铁制成
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
O形圈由FKM或EPDM制成
不锈钢 1.4404 压力罩 (AISI 316L)

出厂状态

Helix VE 高压多级离心泵
安装及操作说明
Helix VE 2 – 16（PN16 型号配有椭圆法兰）：反向法兰由不锈钢制成，带有相应的螺钉、螺母和密封垫

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	口径
Helix VE 1016-1/25/E/KS/3	380V	20	246	11	IE5	DN40×DN40
Helix VE 1016-2/25/V/KS/3	380V	20	246	11	IE5	DN40×DN40
Helix VE 1609-1/25/E/KS/3	380V	34	160	11	IE5	DN50×DN50
Helix VE 1609-2/25/V/KS/3	380V	34	160	11	IE5	DN50×DN50
Helix VE 1612-1/25/E/KS/3	380V	34	215	15	IE5	DN50×DN50
Helix VE 1612-2/25/V/KS/3	380V	34	215	15	IE5	DN50×DN50
Helix VE 2205-1/16/E/KS/3	380V	44	127	11	IE5	DN50×DN50
Helix VE 2205-1/25/E/KS/3	380V	44	127	11	IE5	DN50×DN50
Helix VE 2205-2/16/V/KS/3	380V	44	127	11	IE5	DN50×DN50
Helix VE 2205-2/25/V/KS/3	380V	44	127	11	IE5	DN50×DN50
Helix VE 2205-4/16/E/KS/3	380V	44	127	11	IE5	DN50×DN50
Helix VE 2207-1/25/E/KS/3	380V	44	178	15	IE5	DN50×DN50
Helix VE 2207-2/25/V/KS/3	380V	44	178	15	IE5	DN50×DN50
Helix VE 2208-1/25/E/KS/3	380V	44.5	210	18.5	IE5	DN50×DN50
Helix VE 2208-2/25/V/KS/3	380V	44.5	210	18.5	IE5	DN50×DN50
Helix VE 2209-1/25/E/KS/3	380V	45	236	22	IE5	DN50×DN50
Helix VE 2209-2/25/V/KS/3	380V	45	236	22	IE5	DN50×DN50
Helix VE 3604-1/16/E/KS/3	380V	61	95	11	IE5	DN65×DN65
Helix VE 3604-2/16/V/KS/3	380V	61	95	11	IE5	DN65×DN65
Helix VE 3604-2/25/V/KS/3	380V	61	95	11	IE5	DN65×DN65
Helix VE 3604-4/16/E/KS/3	380V	61	95	11	IE5	DN65×DN65
Helix VE 3605-1/16/E/KS/3	380V	62	127	15	IE5	DN65×DN65
Helix VE 3605-1/25/E/KS/3	380V	62	127	15	IE5	DN65×DN65
Helix VE 3605-2/16/V/KS/3	380V	62	127	15	IE5	DN65×DN65
Helix VE 3605-2/25/V/KS/3	380V	62	127	15	IE5	DN65×DN65
Helix VE 3605-4/16/E/KS/3	380V	62	127	15	IE5	DN65×DN65
Helix VE 3607-1/25/E/KS/3	380V	61	163	18.5	IE5	DN65×DN65
Helix VE 3607-2/25/V/KS/3	380V	61	163	18.5	IE5	DN65×DN65
Helix VE 3608-1/25/E/KS/3	380V	61	200	22	IE5	DN65×DN65
Helix VE 3608-2/25/V/KS/3	380V	61	200	22	IE5	DN65×DN65
Helix VE 5203-1/16/E/KS/3	380V	87	83	11	IE5	DN80×DN80
Helix VE 5203-2/16/V/KS/3	380V	87	93	11	IE5	DN80×DN80
Helix VE 5203-2/25/V/KS/3	380V	87	83	11	IE5	DN80×DN80
Helix VE 5203-4/16/E/KS/3	380V	87	83	11	IE5	DN80×DN80
Helix VE 5204-1/16/E/KS/3	380V	88	112	15	IE5	DN80×DN80
Helix VE 5204-2/16/V/KS/3	380V	88	112	15	IE5	DN80×DN80
Helix VE 5204-2/25/V/KS/3	380V	88	112	15	IE5	DN80×DN80
Helix VE 5204-4/16/E/KS/3	380V	88	112	15	IE5	DN80×DN80
Helix VE 5205-1/16/E/KS/3	380V	88	138	18.5	IE5	DN80×DN80
Helix VE 5205-1/25/E/KS/3	380V	88	138	18.5	IE5	DN80×DN80
Helix VE 5205-2/16/V/KS/3	380V	88	138	18.5	IE5	DN80×DN80
Helix VE 5205-2/25/V/KS/3	380V	88	138	18.5	IE5	DN80×DN80
Helix VE 5205-4/16/E/KS/3	380V	88	138	18.5	IE5	DN80×DN80
Helix VE 5206-1/25/E/KS/3	380V	88	165	22	IE5	DN80×DN80
Helix VE 5206-2/25/V/KS/3	380V	88	165	22	IE5	DN80×DN80
