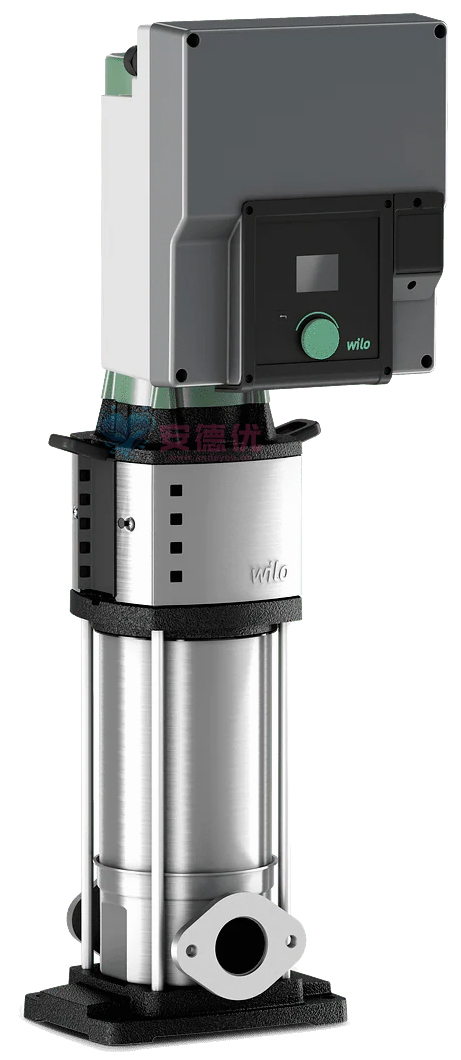

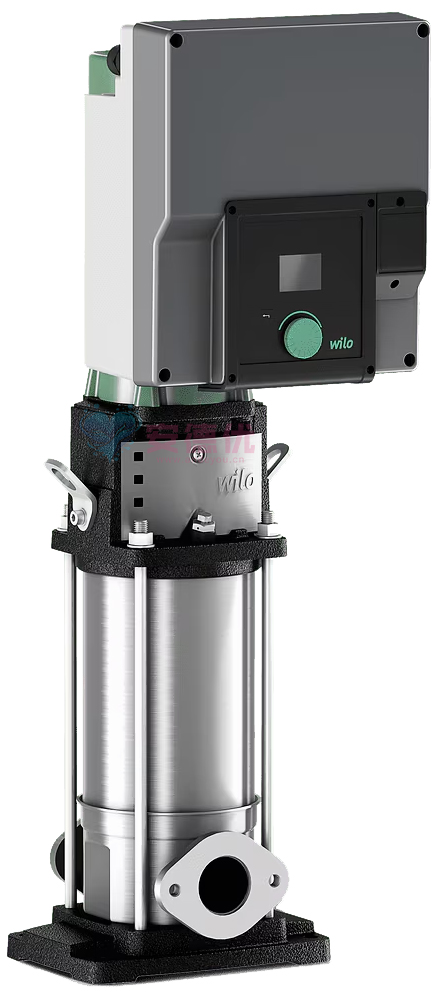

威乐Helix2.0-VE变频款不锈钢立式多级离心泵(IE5带压差)

Helix2.0-VE 204-1/16/E/KS/1、Helix2.0-VE 204-1/16/E/S/1、Helix2.0-VE 206-1/16/E/KS/1、Helix2.0-VE 206-1/16/E/S/1、Helix2.0-VE 208-1/16/E/S/1、Helix2.0-VE 208-1/25/E/KS/1、Helix2.0-VE 211-1/16/E/KS/1、Helix2.0-VE 211-1/16/E/S/1、Helix2.0-VE 211-1/25/E/KS/1、Helix2.0-VE 216-1/25/E/KS/1、Helix2.0-VE 403-1/16/E/KS/1、Helix2.0-VE 403-1/16/E/S/1、Helix2.0-VE 404-1/16/E/KS/1

威乐Helix2.0-VE是一款采用不锈钢材质的立式多级离心泵，集成了先进的IE5超高效变频电机与压差控制功能。该变频泵以其卓越的节能特性著称，能够智能调节运行状态，精准满足流量与压力需求，实现高达IE5能效等级的节能效果。产品坚固耐用，适用于中央空调循环、锅炉供水、工业清洗及区域采暖等多种严苛应用场景，是追求系统高效、稳定与长期可靠运行的商业及工业项目的理想智能变频供水解决方案。

电话咨询

在线留言

功能特点

规格参数

能源效率高且易于操作，适用于冷水应用。

Wilo-Helix2.0-VE是应用广泛的新一代立式多级冷水泵。变频器带六种调控模式，结合IE5 EC电机，可适应多种压力条件和体积流量。这样设备在封闭和开放系统中都有很高的能源效率。成熟可靠的 Helix 不锈钢水力部件也具有很高的运行可靠性。

采用彩色显示屏，菜单导航清晰易读，加上可靠的绿色按钮技术，使该水泵易于试运行和操作。通过模拟和数字接口以及CIF模块轻松集成至楼宇自动化系统。

特点/产品优势

采用IE5 EC电机和六种集成调控模式（dp-v、dp-c、p-v、p-c、n-const、PID），实现高能源效率
凭借干转运行检测、自动PWM频率降低、可编程泵启动和安全运行等各种功能，实现高运行可靠性
适用于最高50 °C的环境温度
配备彩色显示屏和绿色按钮技术的清晰菜单导航可实现简便操作
得益于成熟的不锈钢水泵水力部件，产品具有高坚固性
通过模拟和数字接口以及 CIF 模块整合到楼宇自动化中

环保属性

配备IE5 EC电机以及铸造或激光焊接3D叶轮的高效泵
通过不同类型的调控模式将能耗降至最低
包装紧凑、可叠起堆放，运输时更节省空间
整个包装具有良好的可回收性（大于重量的95%）

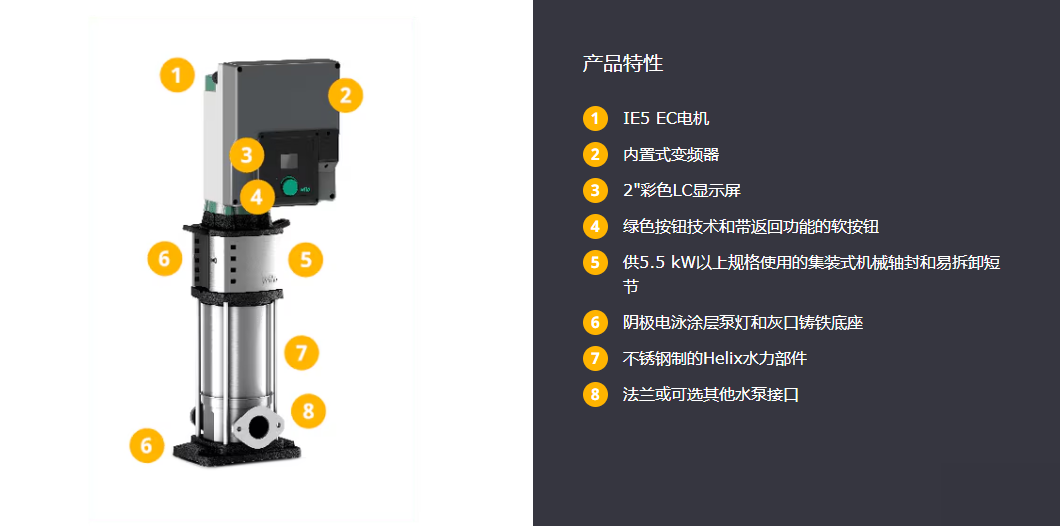

结构

立式设计的高效不带自吸的高压多级离心泵，采用直联式连接，配有符合 IEC 60034-30-2 标准的 IE5 能效等级的数控 EC 电机。

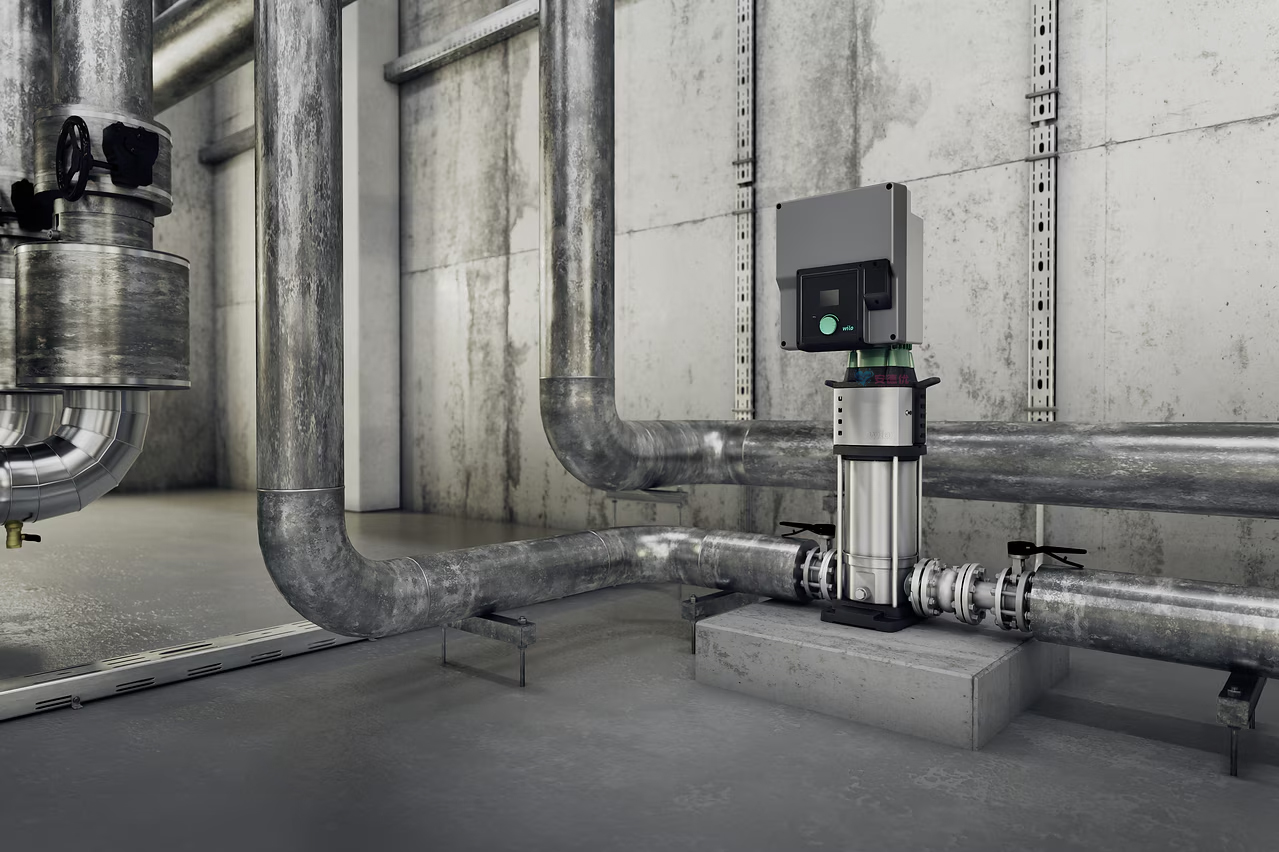

应用

供水和升压
工业循环系统
生产用水
闭合式冷却回路
供暖
清洗系统
灌溉系统

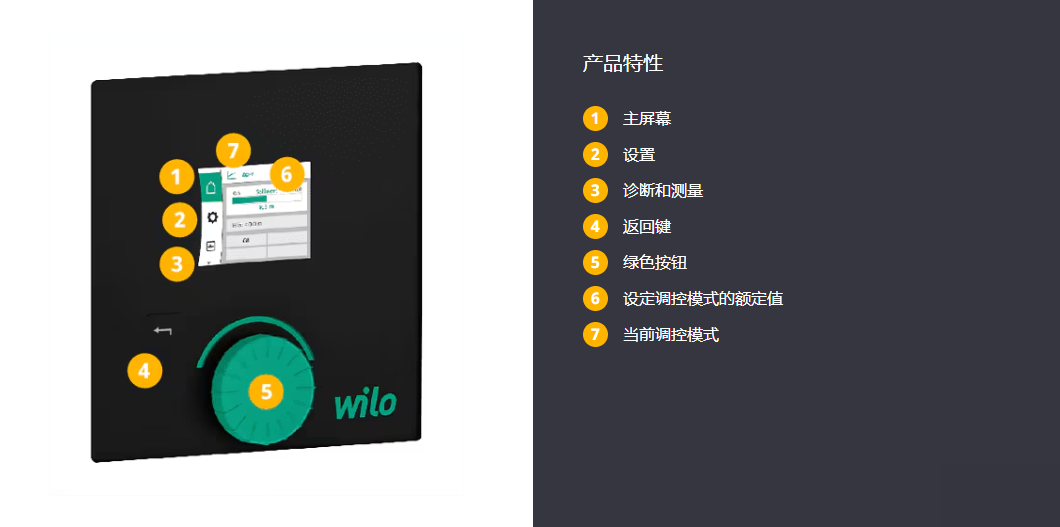

设备/功能

2"彩色液晶显示屏
Wilo绿色按钮技术和带返回功能的软按钮，用于菜单导航和水泵设置
绿色LED用于指示水泵状态
蓝色LED表示水泵是通过一个接口从外部控制的
叶轮、导向叶片装置和蜗壳由防腐蚀材料制成

运行模式

恒定压力p-c
可变压力p-v
恒定压差∆p-c
可变压差∆p-v
恒定转速n-c
PID控制

模拟量输入端

IN (AI 1)：输入端，传感器信号4 … 20 mA、0 … 10 V、0 … 20 mA或2 … 10 V
IN (AI 2)：输入，额定值0 … 20 mA、0 … 10 V、4 … 20 mA、2 … 10 V或输入端，传感器信号4 … 20 mA、0 … 10 V、0 … 20 mA或2 … 10 V

数字输入 IN (DI 1)

从外部关闭
通过二进制输入端进行缺水检测

功能

检测最大压力极限
检测最小压力极限
通过抽水传感器进行缺水检测
零流量测试（开路）
No-Flow Stop（闭路）
干转运行检测
借助压差传感器计算体积流量
泵启动
故障代码或警告代码
过载保护
访问锁
用于Wilo CIF模块PLR、LON、BACnet MS/TP、Modbus RTU、CANopen、以太网多协议（Modbus TCP、BACnet/IP）的插槽，用于与楼宇自动化系统连接

双泵管理（两台单头泵）

主机/后备运行
在主机/后备运行模式下，24小时后或自动故障切换后进行水泵更换
通过Wilo Net的有线连接

型号代码

示例：	Helix2.0-VE 2204/2-1/16/E/KS/3
Helix2.0-VE	串联结构形式的立式高压多级离心泵，数控
2	体积流量，单位：m³/h
04	叶轮数量
2	切削过的叶轮的数量（选项）
1	水泵材质
	1 = 水泵壳体 1.4301 (AISI 304L) 水力部件 1.4307 (AISI 304L)
	2 = 水泵壳体 1.4409 (AISI 316L) 水力部件 1.4404 (AISI 316L)
16	最大工作压力，单位：bar
	16 = 16 bar（PN 16 法兰）
	25 = 25 bar（PN 25 法兰）
E	密封类型 E = EPDM V = FKM
K	集装式机械轴封
S	联轴器护罩与水泵的进水和出水连接在一条线上。
3	1 = 1~（单相交流电）

技术数据

电气连接：
- 3~ 380 V ... 480 V, ±10%, 50/60 Hz TN, TT, IT
介质温度范围：
- 采用EPDM：-30 … 120 °C（集装式且低于16 bar时可达130 °C）
- 采用FKM：-15 … 90 °C
最大工作压力：16/25 bar
防护等级：IP55
最高环境温度：+50 °C（根据要求扩展温度范围）
可用规格：
- Helix VE 2 – 16：PN 16带椭圆法兰，PN 25带兼容的圆法兰，符合ISO 2531和ISO 7005标准（可根据要求提供卡箍联结器或Tri-Clamp连接）
- Helix VE 22 – 105：PN 16 和 PN 25 圆法兰，符合 ISO 2531 和 ISO 7005 标准

材料

Helix2.0-VE 2，4，6，10，16：

水泵1的材料组合

叶轮、蜗壳和导向叶片装置由1.4307不锈钢（AISI 304L）制成
水泵壳体由不锈钢 1.4301 (AISI 304) 制成
底座和联接架由EN-GJL 250制成（带KTL涂层）
轴采用不锈钢 1.4301(AISI 304) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
外套筒由不锈钢 1.4301(AISI 304) 制成

水泵2的材料组合

叶轮、蜗壳和导向轮由不锈钢 1.4404 (AISI 316L) 制成
水泵壳体由不锈钢 1.4404 (AISI 316) 制成
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
FKM 制成的 O 形圈（根据要求提供 EPDM 密封垫）
外套筒采用不锈钢 1.4404 (AISI 316L) 制成

Helix2.0-VE 22, 36, 52, 80, 105：

水泵1的材料组合

蜗壳、叶轮、导向叶片装置由不锈钢 1.4307(AISI 304L) 制成
水泵壳体由1.4308（AISI 304）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
轴采用不锈钢 1.4057(AISI 431) 制成
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封）
外套筒由不锈钢 1.4301(AISI 304) 制成

水泵2的材料组合

蜗壳、叶轮、导向叶片装置由不锈钢 1.4404(AISI 316L) 制成
水泵壳体：所有接触介质的部件均由1.4409（AISI 316L）不锈钢制成，活套法兰由带KTL涂层的EN-GJL 250或EN-GJS 400灰口铸铁制成
底座由带KTL涂层的铸铁制成
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
O形圈由FKM或EPDM制成
不锈钢 1.4404 压力罩 (AISI 316L)

出厂状态

高压多级离心泵Helix2.0-VE
安装及操作说明
Helix2.0-VE 2 – 16（带椭圆法兰的PN 16型）：不锈钢配对法兰，配有相应的螺钉、螺母和密封垫
减振附件套件，配有特殊垫圈和螺钉（仅适用于Helix2.0-VE 2 – 16 ≥ 2.2 kW系列的部分型号）

附件

用于连接 PLR/接口转换器的 CIF 模块 PLR
用于连接到 LONWORKS 网络的 CIF 模块 LON
CIF 模块 BACnet
CIF 模块 Modbus
CIF 模块 CANopen
CIF 以太网模块
CIF 以太网连接 M12 RJ45
压差设置 4–20 mA
相对压力设置 4–20 mA

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	口径
Helix2.0-VE 204-1/16/E/KS/1	220V	5	41.5	0.55	IE5	G1×G1
Helix2.0-VE 204-1/16/E/S/1	220V	5	41.5	0.55	IE5	G1×G1
Helix2.0-VE 206-1/16/E/KS/1	220V	5.1	57.5	0.75	IE5	G1×G1
Helix2.0-VE 206-1/16/E/S/1	220V	5.1	57	0.75	IE5	G1×G1
Helix2.0-VE 208-1/16/E/S/1	220V	5.4	84	1.1	IE5	G1×G1
Helix2.0-VE 208-1/25/E/KS/1	220V	5.4	84	1.1	IE5	DN25×DN25
Helix2.0-VE 211-1/16/E/KS/1	220V	5	116	1.5	IE5	G1×G1
Helix2.0-VE 211-1/16/E/S/1	220V	5	116	1.5	IE5	G1×G1
Helix2.0-VE 211-1/25/E/KS/1	220V	5	116	1.5	IE5	DN25×DN25
Helix2.0-VE 216-1/25/E/KS/1	220V	5	167	2.2	IE5	DN25×DN25
Helix2.0-VE 403-1/16/E/KS/1	220V	7.7	28.5	0.55	IE5	G1×G1
Helix2.0-VE 403-1/16/E/S/1	220V	7.9	28.5	0.55	IE5	G1×G1
Helix2.0-VE 404-1/16/E/KS/1	220V	8.4	41	0.75	IE5	G1×G1
Helix2.0-VE 404-1/16/E/S/1	220V	8.4	41	0.75	IE5	G1×G1
Helix2.0-VE 405-1/16/E/KS/1	220V	8.5	56	1.1	IE5	G1×G1
Helix2.0-VE 405-1/16/E/S/1	220V	8.5	56	1.1	IE5	G1×G1
Helix2.0-VE 405-1/25/E/KS/1	220V	8.5	56	1.1	IE5	DN25×DN25
Helix2.0-VE 407-1/16/E/KS/1	220V	8.6	77	1.5	IE5	G1×G1
Helix2.0-VE 407-1/16/E/S/1	220V	8.6	77	1.5	IE5	G1×G1
Helix2.0-VE 407-1/25/E/KS/1	220V	8.6	77	1.5	IE5	DN25×DN25
Helix2.0-VE 410-1/16/E/KS/1	220V	8.6	77	2.2	IE5	G1×G1
Helix2.0-VE 410-1/16/E/S/1	220V	8.6	77	2.2	IE5	G1×G1
Helix2.0-VE 410-1/25/E/KS/1	220V	8.6	77	2.2	IE5	DN25×DN25
Helix2.0-VE 601-1/16/E/KS/1	220V	12.5	12.7	0.55	IE5	G1 1/4×G1 1/4
Helix2.0-VE 601-1/16/E/S/1	220V	12.5	12.7	0.55	IE5	G1 1/4×G1 1/4
Helix2.0-VE 602-1/16/E/KS/1	220V	13	23.8	0.75	IE5	G1 1/4×G1 1/4
Helix2.0-VE 602-1/16/E/S/1	220V	13	23.8	0.75	IE5	G1 1/4×G1 1/4
Helix2.0-VE 603-1/16/E/KS/1	220V	13.25	36	1.1	IE5	G1 1/4×G1 1/4
Helix2.0-VE 603-1/16/E/S/1	220V	13.25	36	1.1	IE5	G1 1/4×G1 1/4
Helix2.0-VE 604-1/16/E/KS/1	220V	13.25	48	1.5	IE5	G1 1/4×G1 1/4
Helix2.0-VE 604-1/16/E/S/1	220V	13.25	48	1.5	IE5	G1 1/4×G1 1/4
Helix2.0-VE 606-1/16/E/KS/1	220V	13.8	73	2.2	IE5	G1 1/4×G1 1/4
Helix2.0-VE 606-1/16/E/S/1	220V	13.8	73	2.2	IE5	G1 1/4×G1 1/4
Helix2.0-VE 606-1/25/E/KS/1	220V	13.8	73	2.2	IE5	DN32×DN32
