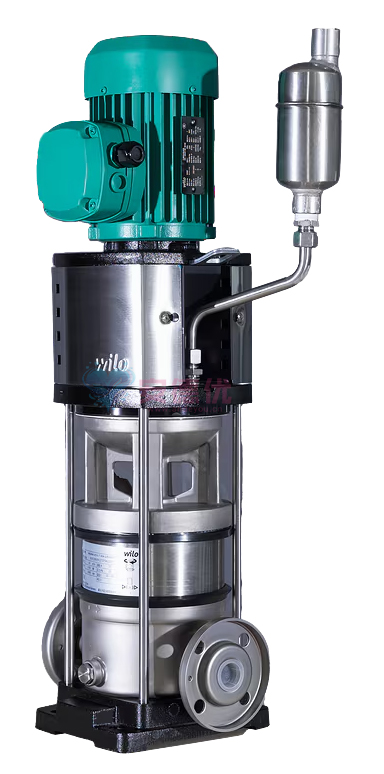

威乐Medana XCV1-T耐高温不锈钢立式多级离心泵(180°C)

MEDANA XCV1-T.203-2/E/K/25F/K、MEDANA XCV1-T.204-2/E/K/25F/K、MEDANA XCV1-T.205-2/E/K/25C/K、MEDANA XCV1-T.205-2/E/K/25F/K、MEDANA XCV1-T.206-2/E/K/25C/K、MEDANA XCV1-T.206-2/E/K/25F/K、MEDANA XCV1-T.207-2/E/K/25C/K、MEDANA XCV1-T.208-2/E/K/25C/K、MEDANA XCV1-T.209-2/E/K/25C/K、MEDANA XCV1-T.210-2/E/K/25C/K、MEDANA XCV1-T.211-2/E/K/25C/K、MEDANA XCV1-T.212-2/E/K/25C/K、MEDANA XCV1-T.213-2/E/K/25C/K

威乐Medana XCV1-T是一款专为极端高温工况设计的耐高温不锈钢立式多级离心泵，最高可耐受180°C高温介质。其采用优质不锈钢材质，具备卓越的耐腐蚀性与结构强度，广泛应用于锅炉给水、余热回收、高温清洗、地热利用及工业热水循环系统。该泵以高效节能、运行平稳、寿命长久著称，是您处理高温高压流体的可靠解决方案。立即咨询，获取专业选型服务。

电话咨询

在线留言

功能特点

规格参数

特点/产品优势

高效的水力设计
最高可用于180℃工况
两项关于高温应用的专利
新的泵体结构可以确保长时间在高温下使用
灵活的圆法兰和卡盘连接方式可选

结构

非自吸高温（最高到180℃）高效立式多级离心泵

应用

蒸汽锅炉
制药工艺
食品饮料工艺
高温工业热泵

设备/功能

耐腐蚀叶轮和蜗壳，所有水力部件材料为316L。
特殊的冷却室和排气阀可大幅降低机械密封周围的介质温度。
底座和端盖铸铁件使用新材料，具有更高的强度。
特殊的氟橡胶垫片延长了薄壁筒O形圈的使用寿命。

型号代码

示例:	Medana XCV1-C.606-5/E/E/16O
Medana	产品系列——耐高温高压多级离心泵
X	采用紧凑设计，并配备了连接装置。
C	商业剧集
V	立式泵
1	系列等级（1 = 入门级，3 = 标准级，5 = 高端级）
C	铸壳
6	体积流量，单位为立方米/小时。
06	叶轮的数量
5	1 = 泵体采用不锈钢材料（1.4301）制成。
	2 = 泵体材质为1.4409级不锈钢（AISI 316L）；液压系统部件材质同样为1.4404级不锈钢（AISI 316L），但仅适用于压力范围为PN 25的情况。
	5 = 泵体采用铸铁材质（GJL250）
E	E = EPDM密封件
E	E = 230/400 V – 频率 50 Hz – 三相系统
16	公称压力单位为巴： 16 = PN 16 20 = PN 20
O	O = 椭圆法兰 F = 圆形法兰

技术数据

电气连接:

3~ 380v(±10%)，50hz
≤3kw 220v / 380v;Δ/ Y
> 3kw 380v / 660v;Δ/ Y

介质温度范围:

Medana XCV1-T:最低温度-20°C，最高温度见泵铭牌
最大运行压力:25bar
最大进口压力:进口压力+ 在0流量的工作压力≤水泵最大运行压力
最小进口压力:至少高于介质在最高流体温度下的汽化压力1bar
防护等级:IP55

最大环境温度:

-15…+50°C(可根据要求扩展温度范围)

可用的配置:

PN25承压等级，圆法兰符合EN1092
PN25承压等级，快插接口符合DIN32676

材料

Medana XCV1-T 2/4/6/10/16

标准版，最大工作压力PN25。

叶轮，蜗壳材料不锈钢1.4404 (AISI 316L)

泵体材料不锈钢1.4404 (AISI 316L)

底座和端盖材料EN-GJS-400(电泳涂层)

灯笼架材料EN-GJL-250(电泳涂层)

轴材料不锈钢1.4404 (AISI 316L)

机械密封下套筒1.4404 (AISI 316L)

过流O型圈：EPDM

薄壁筒垫片：FKM

薄壁筒:不锈钢1.4404 (AISI 316L)

类型

泵可以根据要求适应特定的环境(例如电机保护，IE4电机效率等级，扩展的环境温度范围)。

出厂状态

Medana XCV1-T立式高温离心泵
安装手册和使用说明
两种连接方式可选，圆法兰和卡盘连接
高温排气阀可选装

附件

排气阀

型号	电压 (V)	额定流量 (m³/h)	额定扬程 (m)	功率 (kW)	电机能效	口径
MEDANA XCV1-T.203-2/E/K/25F/K	380V	2	20.8	0.37	GB3	DN25×DN25
MEDANA XCV1-T.204-2/E/K/25F/K	380V	2	20.8	0.55	GB3	DN25×DN25
MEDANA XCV1-T.205-2/E/K/25C/K	380V	2.22	36	0.55	GB3	DN32×DN32
MEDANA XCV1-T.205-2/E/K/25F/K	380V	2.22	36	0.55	GB3	DN25×DN25
MEDANA XCV1-T.206-2/E/K/25C/K	380V	2.22	44	0.75	GB3	DN32×DN32
MEDANA XCV1-T.206-2/E/K/25F/K	380V	2.22	44	0.75	GB3	DN25×DN25
MEDANA XCV1-T.207-2/E/K/25C/K	380V	2.22	50	0.75	GB3	DN32×DN32
MEDANA XCV1-T.208-2/E/K/25C/K	380V	2.25	59	1.1	GB3	DN32×DN32
MEDANA XCV1-T.209-2/E/K/25C/K	380V	2.25	65	1.1	GB3	DN32×DN32
MEDANA XCV1-T.210-2/E/K/25C/K	380V	2.3	75	1.5	GB3	DN32×DN32
MEDANA XCV1-T.211-2/E/K/25C/K	380V	2.3	81	1.5	GB3	DN32×DN32
MEDANA XCV1-T.212-2/E/K/25C/K	380V	2.3	88	1.5	GB3	DN32×DN32
MEDANA XCV1-T.213-2/E/K/25C/K	380V	2.3	95	1.5	GB3	DN32×DN32
MEDANA XCV1-T.214-2/E/K/25C/K	380V	2.35	105	2.2	GB3	DN32×DN32
MEDANA XCV1-T.403-2/E/K/25F/K	380V	3.7	21.5	0.55	GB3	DN25×DN25
MEDANA XCV1-T.404-2/E/K/25F/K	380V	4	28	0.55	GB3	DN25×DN25
MEDANA XCV1-T.405-2/E/K/25C/K	380V	4	35	0.75	GB3	DN32×DN32
MEDANA XCV1-T.405-2/E/K/25F/K	380V	4	35	0.75	GB3	DN25×DN25
MEDANA XCV1-T.406-2/E/K/25C/K	380V	4	40.5	0.75	GB3	DN32×DN32
MEDANA XCV1-T.407-2/E/K/25C/K	380V	4	49	1.1	GB3	DN32×DN32
MEDANA XCV1-T.408-2/E/K/25C/K	380V	4	54	1.1	GB3	DN32×DN32
MEDANA XCV1-T.409-2/E/K/25C/K	380V	4	60	1.1	GB3	DN32×DN32
MEDANA XCV1-T.410-2/E/K/25C/K	380V	4.1	68	1.5	GB3	DN32×DN32
MEDANA XCV1-T.411-2/E/K/25C/K	380V	4.1	75	1.5	GB3	DN32×DN32
MEDANA XCV1-T.412-2/E/K/25C/K	380V	4.1	85	2.2	GB3	DN32×DN32
MEDANA XCV1-T.413-2/E/K/25C/K	380V	4.1	90	2.2	GB3	DN32×DN32
MEDANA XCV1-T.414-2/E/K/25C/K	380V	4.1	97	2.2	GB3	DN32×DN32
MEDANA XCV1-T.415-2/E/K/25C/K	380V	4.1	103	2.2	GB3	DN32×DN32
MEDANA XCV1-T.416-2/E/K/25C/K	380V	4.1	110	2.2	GB3	DN32×DN32
MEDANA XCV1-T.603-2/E/K/25F/K	380V	6.8	27	1.1	GB3	DN32×DN32
MEDANA XCV1-T.604-2/E/K/25C/K	380V	6.4	33	1.1	GB3	DN32×DN32
MEDANA XCV1-T.604-2/E/K/25F/K	380V	6.4	33	1.1	GB3	DN32×DN32
MEDANA XCV1-T.605-2/E/K/25C/K	380V	6.9	54	1.5	GB3	DN32×DN32
MEDANA XCV1-T.605-2/E/K/25F/K	380V	6.8	44	1.5	GB3	DN32×DN32
MEDANA XCV1-T.606-2/E/K/25C/K	380V	6.9	54	2.2	GB3	DN32×DN32
MEDANA XCV1-T.607-2/E/K/25C/K	380V	6.9	62	2.2	GB3	DN32×DN32
MEDANA XCV1-T.608-2/E/K/25C/K	380V	6.8	73	3	GB3	DN32×DN32
MEDANA XCV1-T.609-2/E/K/25C/K	380V	6.8	81	3	GB3	DN32×DN32
MEDANA XCV1-T.610-2/E/K/25C/K	380V	6.8	90	3	GB3	DN32×DN32
MEDANA XCV1-T.611-2/E/J/25C/K	380V	6.9	102	4	GB3	DN32×DN32
MEDANA XCV1-T.612-2/E/J/25C/K	380V	6.9	110	4	GB3	DN32×DN32
MEDANA XCV1-T.1003-2/E/K/25F/K	380V	9.6	31	1.5	GB3	DN40×DN40
MEDANA XCV1-T.1004-2/E/K/25C/K	380V	9.6	42.5	2.2	GB3	DN50×DN50
MEDANA XCV1-T.1004-2/E/K/25F/K	380V	9.6	43	2.2	GB3	DN40×DN40
MEDANA XCV1-T.1005-2/E/K/25C/K	380V	9.8	53	3	GB3	DN50×DN50
MEDANA XCV1-T.1005-2/E/K/25F/K	380V	9.8	53	3	GB3	DN40×DN40
MEDANA XCV1-T.1006-2/E/K/25C/K	380V	9.7	64	3	GB3	DN50×DN50
MEDANA XCV1-T.1007-2/E/K/25C/K	380V	9.6	72	3	GB3	DN50×DN50
MEDANA XCV1-T.1008-2/E/J/25C/K	380V	9.8	86	4	GB3	DN50×DN50
MEDANA XCV1-T.1009-2/E/J/25C/K	380V	10	100	5.5	GB3	DN50×DN50
MEDANA XCV1-T.1010-2/E/J/25C/K	380V	10	110	5.5	GB3	DN50×DN50
MEDANA XCV1-T.1603-2/E/K/25F/K	380V	13.8	32	2.2	GB3	DN50×DN50
MEDANA XCV1-T.1604-2/E/K/25F/K	380V	13.8	42	3	GB3	DN50×DN50
MEDANA XCV1-T.1605-2/E/K/25F/K	380V	13.5	52	3	GB3	DN50×DN50
MEDANA XCV1-T.1606-2/E/J/25C/K	380V	13.8	64	4	GB3	DN50×DN50
