特点/产品优势：

- 可根据您的具体需求进行定制，确保对预处理过或未经处理的污水进行可靠、高效的输送；
- 具有高度的灵活性：通过多种类型的叶轮，能够持续、稳定地对不同性质的污水进行输送；
- 由于标配了电机监控系统，因此整个系统的运行可靠性极高。

结构

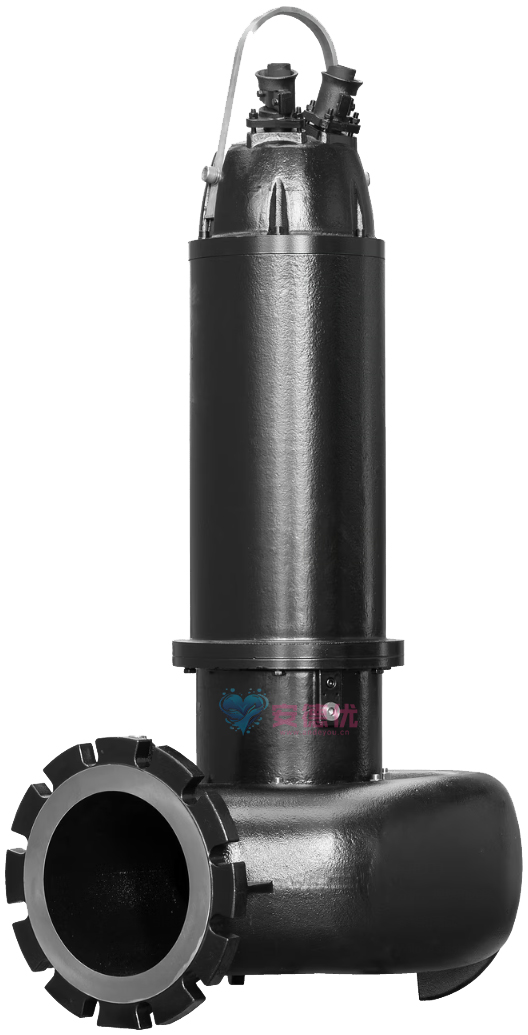

固定式湿井安装中连续工作的无冷却系统潜水排污泵。

应用

含有粪便和长纤维成分的未经处理的污水（取决于叶轮类型）
含粪便的污水
预清洁的污水，不含粪便和长纤维成分
生产用水
废水

设备/功能

重型版本由灰口铸铁制成
未经批准的表面冷却电机
电机监控装置：
绕组温度
密封室和电机/端子室的湿度监测
电机轴承温度

技术数据

电源连接：3~380V，50Hz
潜水操作模式：S1
非浸入式操作模式：-
防护等级：IP68
绝缘等级：F
流体温度：3。..40°C
自由球通道：80。..150毫米
最大浸入深度：20m

材料

泵壳：灰口铸铁
叶轮：灰口铸铁
静态垫片：腈
流体侧密封：SiC/SiC制成的机械密封
电机侧密封：SiC/SiC机械密封
电机外壳：灰口铸铁
轴：钢

类型

潜水排污泵作为潜水整体式装置，用于固定式湿井安装。

液压系统

离心液压系统，带有各种叶轮，压力侧连接为水平法兰连接。最大可能的干物质含量为8%，具体取决于液压系统和叶轮类型。使用以下叶轮形状：

涡流叶轮（V）
通道叶轮（C）
多通道叶轮（M）
实心叶轮，封闭式（T）
实心叶轮，半开式（G）

电机

使用表面冷却电机。电机由周围的流体冷却。电机热量通过电机外壳直接传递给流体。电机必须在浸没条件下运行。电机无法在非浸入式操作模式下运行！

连接电缆有裸露（自由）的电缆端。标准长度为12米，也可根据客户要求定制。

监测装置

电机/端子室监测——电机内部有水分探头，用于检测电机和端子室中的水分。
热电机监测——热电机监测保护电机绕组免受过热。PTC传感器作为标准配置使用。
密封室监测——电机有一个内部湿度探头，用于检测密封室中的水。
热电机轴承监测——热电机轴承监控保护电机轴承免受过热。Pt100传感器作为标准配置。

密封

通过两个独立的机械轴封实现电机室对流体的密封。机械轴封之间的密封室充满医用白油。

出厂状态

潜水排污泵，带12m连接电缆
安装和操作说明

选项

根据要求提供特殊电压和60 Hz
使用Pt100传感器进行绕组监测
定制电缆长度
根据要求进行VFD操作

附件

悬挂单元
链条
固定套件
开关设备和继电器

调试

使用非浸入式电机运行

表面冷却电机不适合非浸入式运行。在液位波动的情况下，一旦达到最低水位，系统应自动关闭。
