带切碎机的污水潜水泵，高效且不易堵塞，适用于商用和常见应用，实现可靠的压力排水。
Wilo-Rexa PRO-S 污水潜水泵带有切碎机，适合符合 EN 12050-1 商业和市政应用，能够带来可靠的压力排水。装备了具有双重剪切效果的高效径向切碎机，可以实现可靠和成本低廉的连续作业。高扬程特性确保了其在高静态扬程的安装位置仍能保证有效的压力排水。由于使用了尽可能小的管道，安装成本得以有效降低。坚固的灰口铸铁电机设计适用于连续运行，易于维护。采用高质量密封件，带有两个机械密封和可选的密封室监控功能，能够带来较长的使用寿命。该电机标配 ATEX 标准认证，因此可以在 2 类和 1 类防爆危险区使用。
特点/产品优势
- 具有双重剪切效应的径向切碎机，因此具有出色的防堵塞性能
- 经过优化的水力部件/切碎机组合，实现了较高扬程和出色的效率
- 由于使用了尽可能小的管道，使总体安装成本较低
- 设计可以面对严苛的要求
- 采用高质量的电机，带有两个机械密封和可选的密封室监控功能，能够带来较长的使用寿命
- 设计出色，专业维护简单，产品寿命长且稳定性高
结构

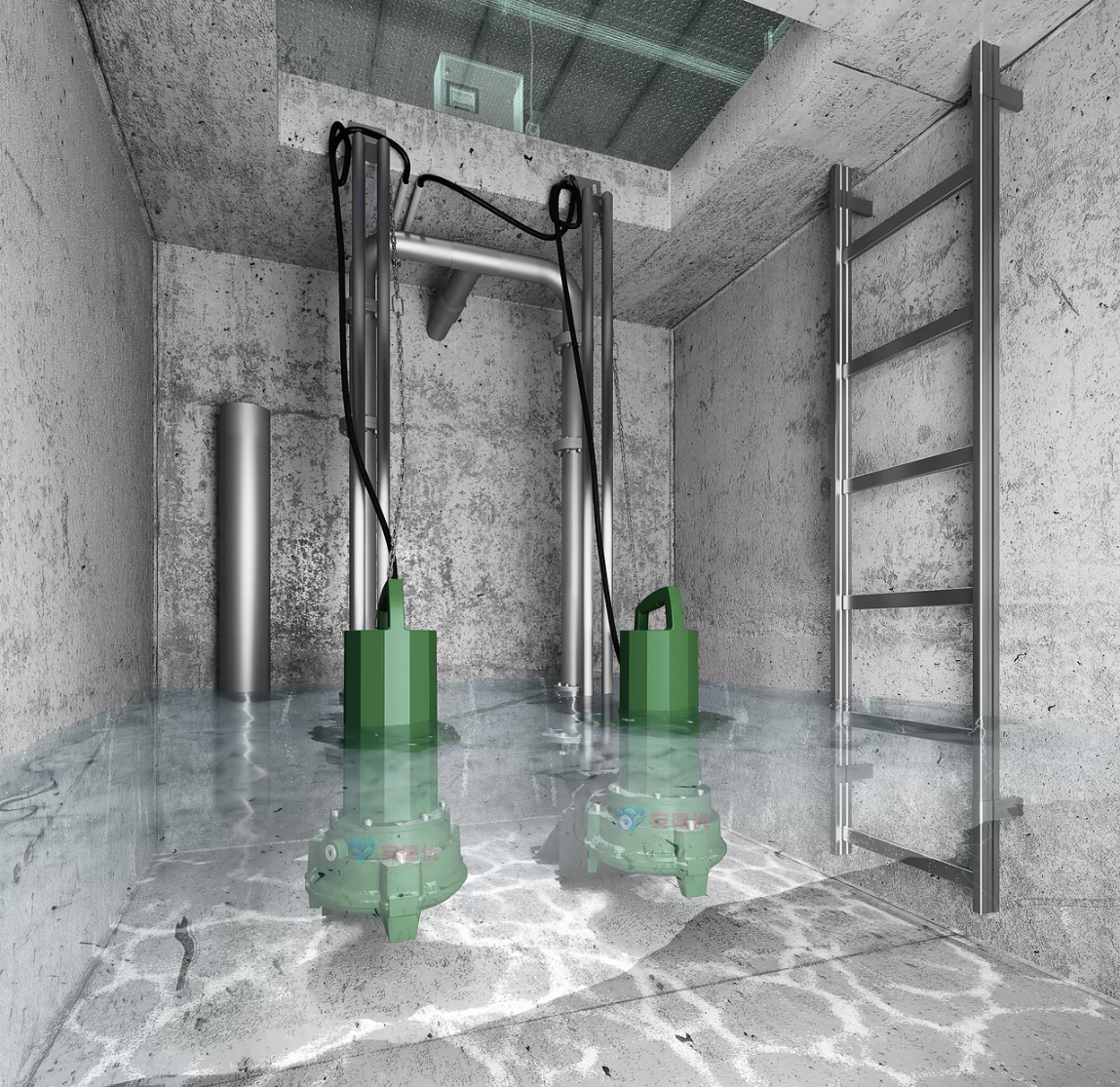

完全潜水式切碎机水泵，适用于连续运行模式下的固定和移动湿式安装。
液体
在商业环境中泵送：
根据12050标准进行污水泵送
水泵符合DIN EN 12050-1的要求。
设备/功能
- 具有双重剪切效应的径向切碎机
- ATEX认证
- 电机过热保护带双金属片
- 电机内部湿度监控
- 接线电缆带裸露电缆端部
- 带有单独电容器箱的单相交流电机
型号代码
|
比如：
|
Rexa PRO-S03-112A/21T011X540/O
|
|
Rexa
|
污水潜水泵
|
|
PRO
|
系列
|
|
S
|
切刀
|
|
03
|
压力连接公称直径：
- 03 = DN 32/40
- 04 = DN 40/50
|
|
112
|
水力部件定义
|
|
A
|
材料和涂镀规格的标识
|
|
2
|
极数
|
|
1
|
IE等级
|
|
T
|
电源连接规格：
- M = 单相交流电 (1~)
- T = 三相交流电 (3~)
|
|
11
|
值/10 = 电机额定功率 P，单位 kW
|
|
X
|
防爆认证
|
|
5
|
主频率：5 = 50 Hz/6 = 60 Hz
|
|
40
|
额定电压代码
|
|
O
|
附加电气设备：
|
技术数据
- 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
- 潜水运行模式：
- Rexa PRO-S03：S1
- Rexa PRO-S04：S1
- 非潜水运行模式：
- 4 kW及以下的Rexa PRO-S03：S2-30 min；S3 25%
- 5 kW及以上的Rexa PRO-S03：S2-30 min；S3 10%
- Rexa PRO-S04：电机可非潜水运行。电机温度决定了最长运行时间。为此，电机在出厂时配备了温度调节装置
- 防护等级：IP68
- 绝缘等级：F
- 介质温度：3 ... 40 °C (37 ... 104 °F)
- 介质温度，最高：60 °C（140 °F），持续3分钟
材料
- 水泵壳体：EN-GJL-250 (ASTM A48 Class 35/40B)
- 叶轮：EN-GJL-250 (ASTM A48 Class 35/40B)
- 切碎机：1.4528/59 HRC (AISI 440B+Co)
- 电机外壳：EN-GJL-250 (ASTM A48 Class 35/40B)
- 轴：
- 最大2.5 kW：1.4401 (AISI 316)
- 最小3.9 kW：1.4021 (AISI 420)
- 电机侧密封件：C/MgSiO
- 流体侧密封件：SiC/SiC
- 静态密封件：NBR（丁腈橡胶）
类型

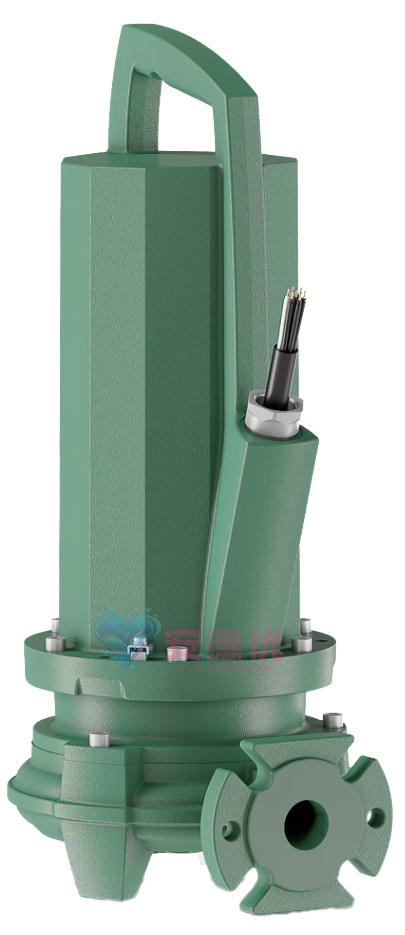

Rexa PRO-S03 .../M .../O
污水泵，配备了具有双重剪切效应的径向切碎机。带有法兰接口和椭圆接口的水平出水口。水力部件壳体和叶轮由灰口铸铁制成，切碎机由经硬化的叶片钢制成。表面冷却1~电机，配备电机过热保护装置和湿度电极。充油的密封室，带两个机械密封。电机外壳由灰口铸铁制成。可拆分的接线电缆，带电容器箱和裸露电缆端部。标配防爆级的整泵。
Rexa PRO-S03 .../T .../O
污水泵，配备了具有双重剪切效应的径向切碎机。带有法兰接口和椭圆接口的水平出水口。水力部件壳体和叶轮由灰口铸铁制成，切碎机由经硬化的叶片钢制成。表面冷却3~电机，配备电机过热保护装置和湿度电极。充油的密封室，带两个机械密封。电机外壳由灰口铸铁制成。可拆分的接线电缆，带裸露电缆端部。标配防爆级的整泵。

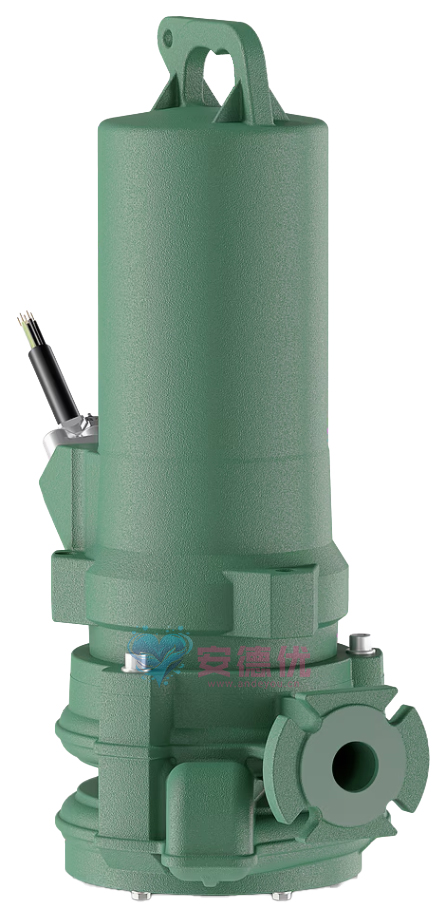

Rexa PRO-S04 .../T .../O
双级污水泵，配备具有双重剪切效应的径向切刀。通过法兰连接实现卧式压力连接。水力部件外壳和叶轮由灰口铸铁制成，切刀由经硬化的刀片钢制成。表面冷却三相交流电机，配备电机过热保护（两种温度调节）。充油的密封室，带两个机械密封。电机外壳由灰口铸铁制成。接线电缆带裸露的端部。标配防爆级的整泵。
选项
- 带有PTC传感器的电机温度监测
- 电机绕组的绝缘等级为“H”
- FKM（FPM）静密封垫片
- 特殊电压
附件
- 接线电缆，固定电缆长度最大为50 m (164 ft)。
- 用于监控密封室的外部棒形电极
- 用于湿式安装的悬挂装置
- 用于移动安装的水泵支脚
- 液位控制装置
- 固定件套件带地脚螺栓
- 固定附件和链条
- 开关设备、继电器和插头
