节省空间、可立即使用的提升系统，用于单个房间的污水排放，可以排放来自座便器、淋浴、洗碗机、洗衣机和地下室厨房的污水。
使用Wilo-DrainLift MINI3系列提升系统能可靠地处理生活污水。在无法通过自然回落排水时，该系列是理想之选。根据结构尺寸的不同，最多可连接三个进水口，用于排放来自洗手盆、淋浴、浴缸、洗衣机或洗碗机的污水。紧凑型结构可集成至任何靠墙前安装中。此外，提升系统还能保证排水安静且隐蔽。用于座便器的提升系统配有一个带旋转刀片的污水泵，用于可靠、安全地处理污水。
特点/产品优势
- 即插即用型提升系统结构紧凑，适合靠墙前安装
- 壳体设计美观，与现代生活环境融为一体
- 带用于座便器的接口：配备旋转刀片的免堵塞水泵是高度运行可靠性的有力保证
- 多种连接方式，安装更加灵活，尤其是在使用现有管路更换旧型号时
- 带清淤的集成液位控制装置
- 静音模式可在管路条件不理想时减少噪声排放
- 运行十分安静，可实现隐蔽排水
结构
用于洗手盆、淋浴、浴缸和座便器排水的紧凑型即连即用提升系统。
应用

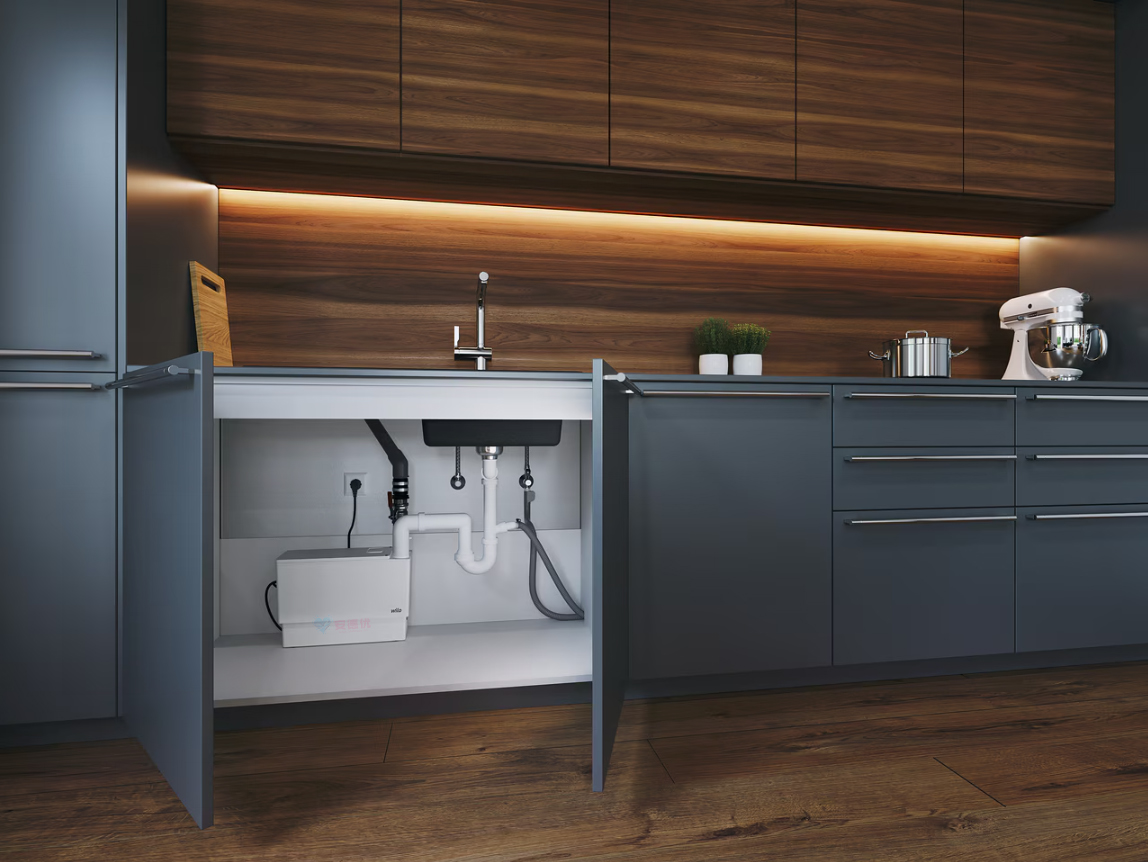

用于室内安装或靠墙前安装。用于连接以下排水设施：
DrainLift MINI3-XXS
DrainLift MINI3-XS
DrainLift MINI3-XS/WC
液体
DrainLift MINI3-XXS
在家用空间内收集和泵送：
根据12050标准进行污水泵送
污水提升系统符合EN 12050-2的要求。
DrainLift MINI3-XS
在家用空间内收集和泵送：
根据12050标准进行污水泵送
污水提升系统符合EN 12050-2的要求。
DrainLift MINI3-XS/WC
在家用空间内收集和泵送：
根据12050标准进行污水泵送
污水提升系统符合EN 12050-3的要求。
设备/功能
- 即插即用
- 用立式浮子进行液位检测
- 垂直压力连接
- 最多三个进水口
- “WC”型，带座便器接口
- 带活性炭过滤器的排气装置
- “Silent mode”运行模式（仅限DrainLift MINI3-XS）
- 深吸
型号代码
|
示例：
|
Wilo-DrainLift MINI3-XS/WC-EF
|
|
MINI3
|
小型提升系统
|
|
XS
|
规格尺寸
- XXS = 紧凑型小型提升系统
- XS = 小型提升系统
|
|
WC
|
接口规格
|
|
EF
|
电源插头规格
- EF = CEE 7/7（Schuko插头），用于E型和F型插座
- I = I型插头，用于I型插座
|
技术数据
- 电源连接：1~230 V，50 Hz
- 运行模式：S3 15%
- 介质温度：3 ... 40 °C（37 ... 104 °F），最高75 °C（167 °F）可持续5分钟
- 最高环境温度：3 ... 40 °C（37 ... 104 °F）
- 防护等级：IP68 (3 mWs/48 h)
类型
Wilo-DrainLift MINI3-XXS
紧凑型即连即用的潜水式提升系统，带潜水泵。用立式浮子开关实现液位检测。排气装置集成在挡板中，并配有活性炭过滤器。
最多可提供四个接口：
- 1× 40 mm（DN 40）进水口，不带止回阀，向上，出厂时已封闭。
- 2× 40/50 mm（DN 40/50）进水口，带止回阀，水平向左和向右，出厂时已打开。
- 1× 32 mm（DN 32）压力连接，带止回阀，水平向右，出厂时已打开。

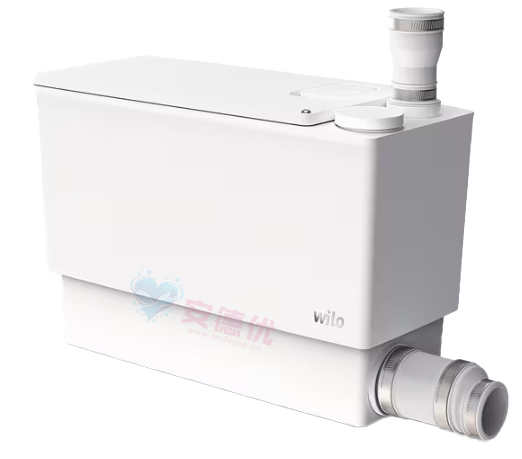

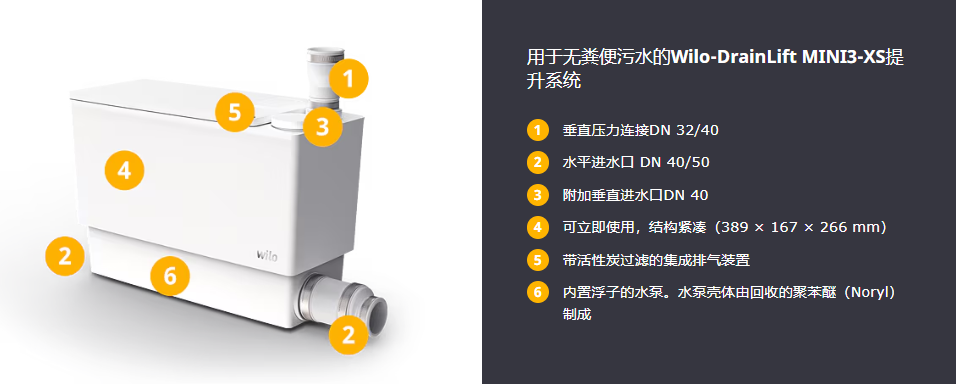

Wilo-DrainLift MINI3-XS
紧凑型即连即用的潜水式提升系统，带潜水泵。用立式浮子开关实现液位检测。排气装置集成在挡板中，并配有活性炭过滤器。
最多可提供四个接口：
- 1× 40 mm（DN 40）进水口，不带止回阀，向上，出厂时已封闭。
- 2× 40/50 mm（DN 40/50）进水口，带止回阀，水平向左和向右，出厂时已打开。
- 1× 32/40 mm（DN 32/40）压力连接，带止回阀，向上，出厂时已打开。
Wilo-DrainLift MINI3-XS/WC
紧凑型即连即用的潜水式提升系统，带潜水泵。潜水泵配有旋转刀片。刀片能可靠地将污水中的粪便切碎。用立式浮子开关实现液位检测。排气装置集成在挡板中，并配有活性炭过滤器。
最多可提供五个接口：
- 1× 40 mm（DN 40）进水口，不带止回阀，向上，出厂时已封闭。
- 2× 40/50 mm（DN 40/50）进水口，带止回阀，水平向左和向右，出厂时已打开。
- 1× 110 mm（DN 110）座便器接口，向前，出厂时已打开。如有需要，座便器接口可设计为水平向右。相应的开口在出厂时关闭。
- 1× 32/40 mm（DN 32/40）压力连接，带止回阀，向上，出厂时已打开。
出厂状态
压力连接
- DrainLift MINI3-XXS：
- 1× 轴环，适用于DN 32（32 mm）HT管道
- 2× 32-50 mm软管夹
- DrainLift MINI3-XS：
- 1× 轴环，适用于DN 32/40（32/40 mm）HT管道
- 2× 32-50 mm软管夹
座便器接口（仅限“WC”型）
- 1× 轴环，适用于DN 110（110 mm）HT管道
- 1× 夹紧环
- 1× 110-130 mm软管夹
进水口连接
- 2× DN 50（50 mm）进水接口
- 2× 轴环，适用于DN 40/50（40/50 mm）HT管道
- 2×止回阀
- 2× 50-70 mm管夹
- 2× 32-50 mm软管夹
- 2× 密封塞
- 6× O形圈
概述
- 地板固定件（抗浮措施）：2× 带螺钉和销钉的固定支架
- 安装及操作说明
