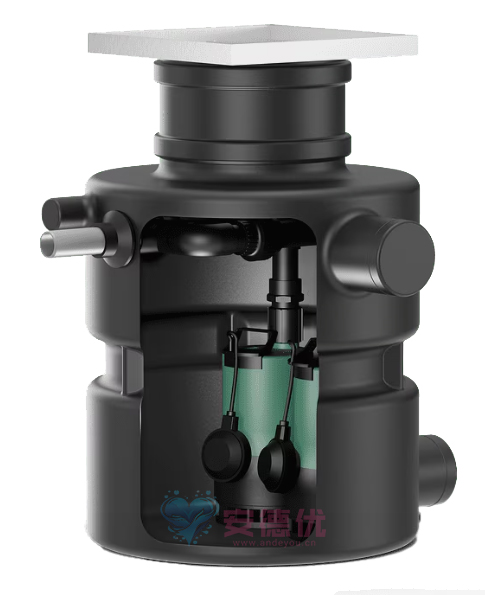

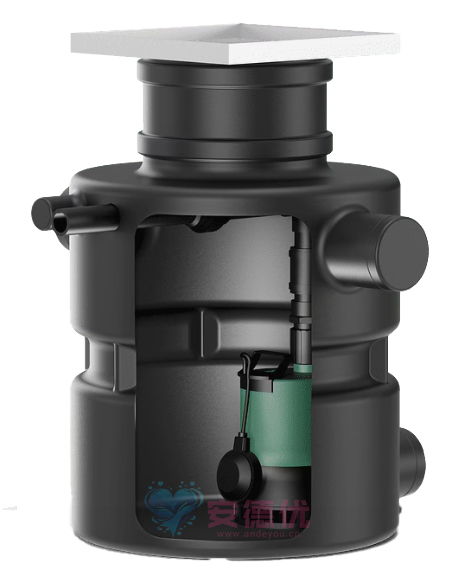

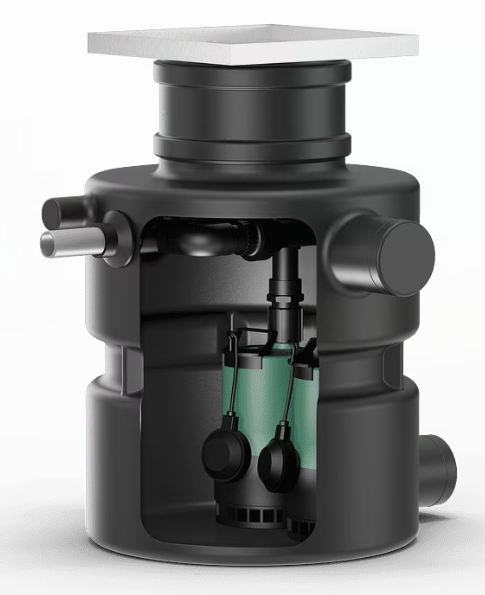

威乐DrainLift BOX圆筒式污水提升器(133L)

DrainLift BOX-32/8D O、DrainLift BOX-32/8DS O、DrainLift BOX-32/8DS U、DrainLift BOX-32/8D U、DrainLift BOX-32/8E O、DrainLift BOX-32/8E U、DrainLift BOX-32/11D O、DrainLift BOX-32/11DS O、DrainLift BOX-32/11DS U、DrainLift BOX-32/11D U、DrainLift BOX-32/11E O、DrainLift BOX-32/11E U、DrainLift BOX-32/11HD D O、DrainLift BOX-32/11HD DS O

威乐DrainLift BOX是一款专为单个卫生间、厨房或洗衣房设计的圆筒式污水提升器，133L容量完美应对日常排污需求。其紧凑圆筒身形，安装灵活简便，可轻松嵌入地下浴室或茶水间。配备强力切割泵，能高效处理马桶污水与洗衣机废水，避免堵塞。IP68最高防护等级确保设备长期稳定运行，免维护且静音设计，为您营造安静舒适的空间。选择德国威乐品质，为您的家庭或小型商业场所提供可靠、洁净的排污解决方案。

电话咨询

在线留言

功能特点

规格参数

特点/产品优势

内置水泵和止回阀，易于安装
蓄水罐容积大，因而开关次数极少
易于维护
不锈钢地砖框架带虹吸管

结构

适于建筑物内落地式和隐藏落地式安装的紧凑型全自动污水提升系统。

应用

作为提升系统在建筑物内部安装（地上安装）
作为集水坑在建筑物内部安装（隐藏落地式安装）
出现以下情况时请确保排水不会回流：
- 排放点位于回流水位之下；
- 排放点的污水无法通过自然回落排出。

液体

在家用空间内收集和泵送：

不含粪便的污水

根据12050标准进行污水泵送

水泵符合 EN 12050-2 的要求。

设备/功能

DrainLift BOX ...

带电机过热保护装置的潜水泵
加装的浮子开关
即插型

DrainLift BOX ... D

带电机过热保护装置的潜水泵
加装的浮子开关
即插型

DrainLift BOX ... DS

带电机过热保护装置的潜水泵
集水坑中独立的浮子开关
开关设备，带独立于电网的报警装置和系统故障信号

型号代码

示例：	Wilo-DrainLift BOX-32/11HD DS O
BOX	适用于无粪便污水的污水提升系统
32	所安装水泵的压力连接公称直径
11	最大扬程，单位 m
HD	HD = 用于运输腐蚀性流体的水泵
D	提升系统的规格： E =单泵系统 D =双泵系统
S	水泵控制器：无=水泵带浮子开关 S =开关设备带浮子开关
O	安装方式： O =落地式安装 U =隐藏落地式安装

技术数据

电源连接：1~230 V，50 Hz
压力连接：40 mm
输送接口：110 mm (DN 100)
通风连接：110 mm (DN 100)
蓄水罐容积：113 l
开关量：22 ... 30 l
开关设备防护等级（DS型号）：IP54

材料

DrainLift BOX-32 ...

集水坑：
- 蓄水罐：PE
- 管道：PE
- 止回阀：PE
水泵：
- 水泵壳体：PP-GF30
- 电机外壳：1.4301 (AISI 304)HD型号：AISI 316L
- 叶轮：PPE/PS-GF20
- 电机侧密封件：NBR
- 流体侧密封件：C/SiC (BQ1PFF)
- 静态密封件：NBR

DrainLift BOX-40 ...

集水坑：
- 蓄水罐：PE
- 管道：PE
- 止回阀：PE
水泵：
- 水泵壳体：EN-GJL-200 (ASTM A48 Class 30)
- 电机外壳：1.4301 (AISI 304)
- 叶轮：PK-GF30
- 电机侧密封件：NBR
- 流体侧密封件：C/MgSi (BXPFF)
- 静态密封件：NBR

类型

DrainLift BOX-32 ...和DrainLift BOX-32 ... D ...

带无沉积物内室的塑料气密、防水集水箱。两个偏移180°的DN 100接口，用于入口、排气和电缆布线。压力连接与两个接口呈侧向偏移90°。为了便于进行设备的维护，将挡板用作检视窗。

污水泵带集成式紊流器（Twister 旋流功能）、开放式多通道叶轮和垂直螺纹连接。水泵壳体、滤网和叶轮采用复合材料制成。1~电机（表面冷却），集成有运行电容器和自切换式电机过热保护装置。电机外壳由不锈钢制成。注油密封室采用双重密封：电机侧装有一个轴密封环，水泵侧装有一个机械密封。接线电缆带浮子开关和插头（CEE 7/7）。

Twister 旋流功能确保在水泵抽吸区域形成连续的湍流。湍流防止沉淀物下沉和附着。这样可使泵井保持清洁，避免产生异味。

液位控制通过安装在水泵上的浮子开关进行。“水泵开/关”的开关水位通过浮子开关的电缆长度预设。

DrainLift BOX-32 ... DS ...

Twister 旋流功能确保在水泵抽吸区域形成连续的湍流。湍流防止沉淀物下沉和附着。这样可使泵井保持清洁，避免产生异味。

液位控制通过集水箱中独立的浮子开关和一个开关设备进行。开关设备已经过预设。切换点“水泵开”通过浮子开关的电缆长度预设。切换点“水泵关”通过开关设备中设定的空转时间来确定。开关设备具有以下功能：

系统故障信号（SSM）
高水位警报 − 额外的浮子开关可作为附件订购
集成的蜂鸣器，电池供电 − 9 V电池包含在供货范围内

DrainLift BOX-40 ...和DrainLift BOX-40 ... D ...

污水泵带有涡流叶轮和垂直螺纹连接。水力部件壳体由灰口铸铁制成，叶轮由塑料制成。表面冷却单相电机，集成有运行电容器和自切换式热电机监控装置。电机外壳由不锈钢制成。注油密封室采用双重密封：电机侧装有一个轴密封环，水泵侧装有一个机械密封。可拆分的接线电缆带浮子开关和插头（CEE 7/7）。

液位控制通过安装在水泵上的浮子开关进行。“水泵开/关”的开关水位通过浮子开关的电缆长度预设。

DrainLift BOX-40 ... DS ...

污水泵带有涡流叶轮和垂直螺纹连接。水力部件壳体由灰口铸铁制成，叶轮由塑料制成。表面冷却单相电机，集成有运行电容器和自切换式热电机监控装置。电机外壳由不锈钢制成。注油密封室采用双重密封：电机侧装有一个轴密封环，水泵侧装有一个机械密封。可拆分的接线电缆带插头（CEE 7/7）。

系统故障信号（SSM）
高水位警报 − 额外的浮子开关可作为附件订购
集成的蜂鸣器，电池供电 − 9 V电池包含在供货范围内

出厂状态

DrainLift BOX ... E

带内置管道的塑料集水坑
带止回阀的管道
带浮子开关和插头的水泵
含软管夹的压力软管（内径：40 mm/1.5 in；长度：7 cm/2.8 in）
用于密封蓄水罐盖板以及用作反虹吸弯管的O形圈
隐藏落地式安装
- 带瓷砖框架和地漏的蓄水罐盖板
- 施工防尘盖
落地式安装
- 蓄水罐盖板（下水道主管套管密封塞）
- 用于抗浮装置的地脚螺栓
安装及操作说明

DrainLift BOX ... D

带内置管道的塑料集水坑
带止回阀和Y形管的管道
两台带浮子开关和插头的水泵
含软管夹的压力软管（内径：40 mm/1.5 in；长度：7 cm/2.8 in）
用于密封蓄水罐盖板以及用作反虹吸弯管的O形圈
隐藏落地式安装
- 带瓷砖框架和地漏的蓄水罐盖板
- 施工防尘盖
落地式安装
- 蓄水罐盖板（下水道主管套管密封塞）
- 用于抗浮装置的地脚螺栓
安装及操作说明

DrainLift BOX ... DS

带内置管道的塑料集水坑
带止回阀和Y形管的管道
两台带插头的水泵
含软管夹的压力软管（内径：40 mm/1.5 in；长度：7 cm/2.8 in）
用于密封蓄水罐盖板以及用作反虹吸弯管的O形圈
隐藏落地式安装
- 带瓷砖框架和地漏的蓄水罐盖板
- 施工防尘盖
落地式安装
- 蓄水罐盖板（下水道主管套管密封塞）
- 用于抗浮装置的地脚螺栓
带浮子开关和插头的开关设备
9 V 蓄电池
安装及操作说明

附件

轴环 − 用于隐藏落地式安装时防止地下水进入。
警报器 − 用于检测泄漏。
浮子开关 − 用于检测高水位。
隔膜泵 − 用于紧急清空。
截止阀

型号	电压 (V)	最大流量 (m³/h)	最大扬程 (m)	功率 (kW)	水箱总容量(L)	噪音等级(dB)	蓄水罐材质	单泵长高宽(mm)	备注
DrainLift BOX-32/8D O	220V	7.9	6.7	0.37	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/8DS O	220V	7.9	6.7	0.37	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/8DS U	220V	7.9	6.7	0.37	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/8D U	220V	7.9	6.7	0.37	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-32/8E O	220V	7.9	6.7	0.37	113	54	PE	705880720	带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/8E U	220V	8.5	6.7	0.37	113	54	PE	705880720	带止回阀的集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-32/11D O	220V	10.8	9.3	0.55	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/11DS O	220V	10.8	9.3	0.55	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/11DS U	220V	10.8	9.3	0.55	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/11D U	220V	10.8	9.3	0.55	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-32/11E O	220V	11.5	9.3	0.55	113	54	PE	705880720	带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/11E U	220V	11.5	9.3	0.55	113	54	PE	705880720	带止回阀的集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-32/11HD D O	220V	10.8	9.3	0.55	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/11HD DS O	220V	10.8	9.3	0.55	113	54	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/11HD DS U	220V	10.8	9.3	0.55	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-32/11HD D U	220V	10.8	9.3	0.55	113	54	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-32/11HD E O	220V	11.5	9.3	0.55	113	54	PE	730880720	带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-32/11HD E U	220V	11.5	9.3	0.55	113	54	PE	730880720	带止回阀的集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-40/11D O	220V	13.7	11	0.6	113	65	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-40/11DS O	220V	13.7	11	0.6	113	65	PE	730880720	两台带止回阀的集成水泵，挡板带密封件。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-40/11DS U	220V	13.7	11	0.6	113	65	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。通过开关设备和单独的浮子控制水泵。
DrainLift BOX-40/11D U	220V	13.7	11	0.6	113	65	PE	730880720	带止回阀的两台集成水泵，有地漏和地砖框架的挡板。
DrainLift BOX-40/11E O	220V	14.5	11	0.6	113	65	PE	705880720	带止回阀的集成水泵，挡板带密封件。
DrainLift BOX-40/11E U	220V	14.5	11	0.6	113	65	PE	705880720	带止回阀的集成水泵，有地漏和地砖框架的挡板。
